Steuerkasten / Schaltschränke
Egal, ob eine einfache Handsteuerung oder komplette Anlagensteuerung mit Wegeventilen, Zeitgliedern, Druckreglern und vielem mehr…
Bei KONSTANDIN bekommen Sie das Komplettpaket:
Wir beraten Sie gerne und erstellen laut Ihren Angaben den elektropneumatischen Schaltplan und legen den Schaltschrank oder die Schalttafel aus.
Unser qualifiziertes Personal nimmt die Montage der Komponenten vor, wodurch die gewünschte Funktion sichergestellt wird. Die Verrohrung / Verschlauchung ist ebenso Umfang unserer Leistung wie die abschließende Prüfung der Steuerung.
Um maximale Sicherheit für Fahrgeschäfte – im Besonderen bei Achterbahnen – zu garantieren, stecken hochkomplexe technische Lösungen, die für reibungslose und sichere Abläufe bei der Fahrt sorgen. Eine wesentliche Rolle spielen dabei Bremszylinder, die von Steuerschränken präzise gesteuert werden. Die KONSTANDIN-Entwicklungen sorgen dafür, dass die Fahrzeuge zu den richtigen Zeitpunkten gebremst werden, selbst bei Extrem-Bedingungen wie Staub und Hitze.
Weitere Steuerungen in Kombination mit Bremszylinder finden Sie hier.
ZK3172-04 / 05 / 08
Steuerkasten für Bremszylinder
Pmax: 10 bar
Temperaturbereich: 0°C bis +60°C
Anschluss: G1“
Ventilanzahl: 1 bis 8 Ventile möglich
Ventilgröße: ISO 1
Besonderheiten:
– Edelstahl-Schaltschrank
– Drucküberwachung
– Klimatisierung des Schaltschrankes
durch Entlüftung über Ventilinsel
– Entlüftung des Schaltschrankes
durch zusätzliche Schalldämpfer
– Prüffunktion durch reduzierten Ausgangsdruck
zuschaltbar
– Schnellentlüftungsventil
Anwendung:
Bremszylinder bei Achterbahnen
ZK3198
Steuerkasten für Reibradzylinder
Pmax: 10 bar
Temperaturbereich: 0°C bis +60°C
Anschluss: G1“
Ventilanzahl: 5 (1 bis 8 Ventile möglich)
Ventilgröße: ISO 1
Besonderheiten:
– Edelstahl-Schaltschrank
– Drucküberwachung
– Klimatisierung des Schaltschrankes
durch Entlüftung über Ventilinsel
– Entlüftung des Schaltschrankes
durch zusätzliche Schalldämpfer
Funktion:
Steuerung Reibradzylinder
ZK3191
Steuerkasten für Ventile Gatesteuerung
Pmax: 10 bar
Temperaturbereich: 0°C bis +60°C
Anschluss: G1/2“
Ventilanzahl: 0
Für Druckversorgung von bis zu 9 Steuerventilen
außerhalb der Steuerkastens
Besonderheiten:
– Edelstahl-Schaltschrank
– Drucküberwachung
Funktion:
Luftversorgung für Ventile Gate-Steuerung
ZK3191-00-K-X-1-01
Steuerkasten für Verriegelungszylinder
Pmax: 10 bar
Temperaturbereich: 0°C bis +60°C
Anschluss: G1/2“
Besonderheiten:
– Edelstahl-Schaltschrank
– Drucküberwachung
– Einsatz der Bauteile nach Kundenwunsch
– Sonderlackierung
Anwendung:
Achterbahnen
ZK3189-05-A-0-01
Steuerkasten für Bremszylinder und Kollektor
Pmax: 10 bar
Temperaturbereich: 0°C bis +60°C
Anschlüsse: G1/2“
Ventilanzahl: 5 (1 bis 8 Ventile möglich)
Besonderheiten:
– Edelstahl-Schaltschrank
– Drucküberwachung
– Schnellentlüftungsventil
– Klemmleiste
Anwendung:
Achterbahnen

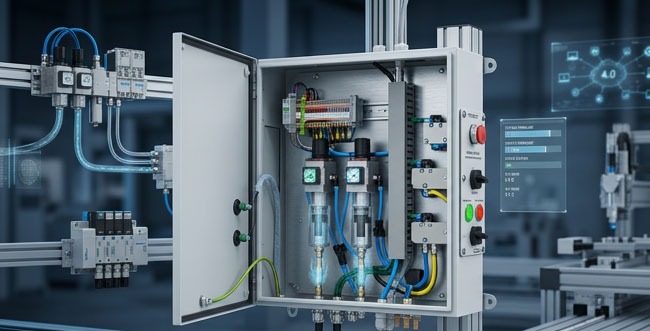

ZK3230
Steuerung für Sinkkästen
Pmax: 10 bar
Temperaturbereich: 0°C bis +60°C
Anschlüsse: Schlauch DN6
Abmessungen: 400 x 400 x 120
Material: Stahl, pulverbeschichtet und lackiert
Besonderheiten:
– 2x vollautomatische Filterregler integriert
– Kontrolleuchten von außen sichtbar
Anwendung:
Absperrsinkkasten
ZS7200
Steuerkasten SK 0500-0500-1/2
| Pmax: | 10 bar |
| Temperaturbereich: | -20°C / +60°C |
| Anschluss: | G 1/2″ |
| Besonderheiten: | – Regelung über Siepart-Regler – Drucküberwachung – Verblockung bei Druckabfall und Spannungsausfall |
| Einsatz: | Ansteuerung eines Stellzylinders für Gasturbinen |
ZK1902
Panel / Schaltschrankbau
| Kundenspezifische Montage: | Schaltschrankbau nach Kundenschaltplan. Komplette Montage der einzelnen Bauteile inklusive Schaltschrank |
| Prüfung: | Prüfung der verbauten Elemente nach Schaltplan |
