Drehantriebe für präzise Rotation

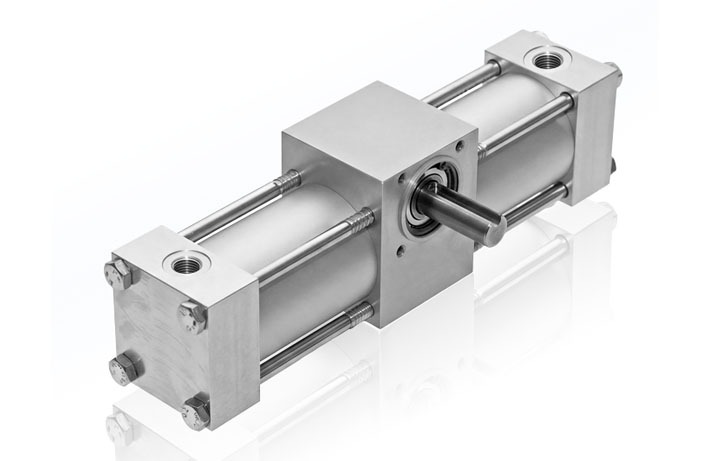

Unsere Drehantriebe wandeln die lineare Bewegung von Pneumatikzylindern in eine definierte Drehbewegung um. Die Drehbewegung wird über eine nach außen geführte Welle zur Kraftübertragung genutzt.

Funktionsweise

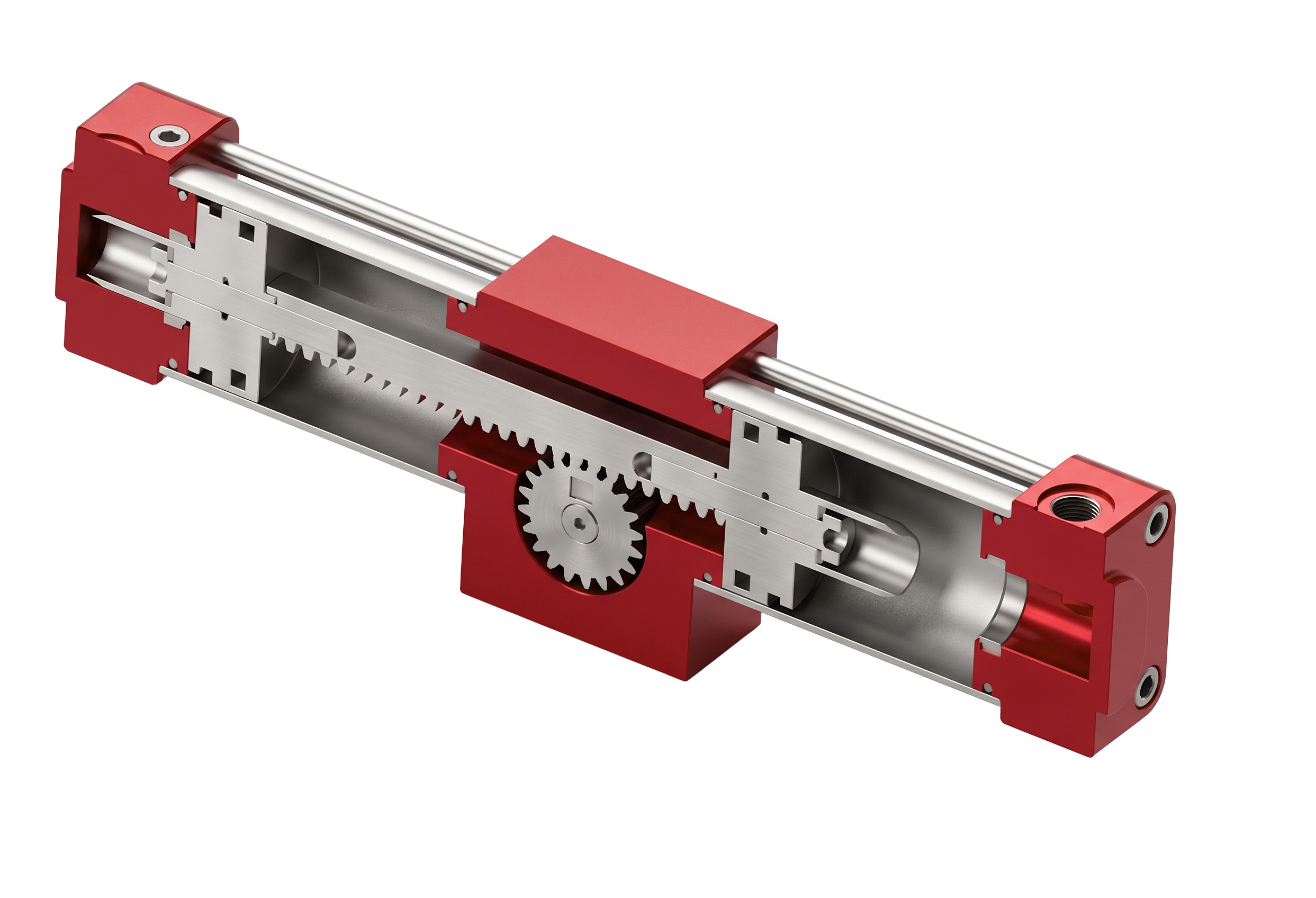

Der Drehantrieb besteht aus zwei einfachwirkenden Zylindern, die über eine Zahnstange miteinander verbunden sind. Die Zahnstange greift in ein Zahnrad ein, das im zentralen Mittelblock gelagert ist.

Durch das Ein- und Ausfahren der Kolben wird die Zahnstange linear bewegt. Diese Bewegung wird über die Verzahnung auf das Zahnrad übertragen und in eine rotative Bewegung umgewandelt. Das Zahnrad ist fest mit einer Welle verbunden, die nach außen geführt wird und dort das erforderliche Drehmoment auf die jeweilige Anwendung überträgt.

Drehwinkel individuell bestimmbar

Der erreichbare Drehwinkel wird maßgeblich durch die Hublänge der eingesetzten Zylinder bestimmt. Dadurch lässt sich der Drehantrieb an unterschiedliche Anforderungen und Bewegungsabläufe anpassen.

Für eine zuverlässige Endlagenüberwachung können beide Endlagen über Magnetschalter abgefragt werden. Je nach Ausführung sind zudem gedämpfte Kolbenendlagen oder Magnetkolben verfügbar.

Präzise Bewegung für individuelle Anwendungen

Ob für Maschinenbau, Automatisierungstechnik oder spezielle kundenspezifische Anwendungen: Drehantriebe bieten eine kompakte Möglichkeit, lineare Zylinderbewegungen in kontrollierte Rotationen umzuwandeln.

Lineare Kraft. Rotative Bewegung. Individuell auf Ihre Anwendung abgestimmt.
