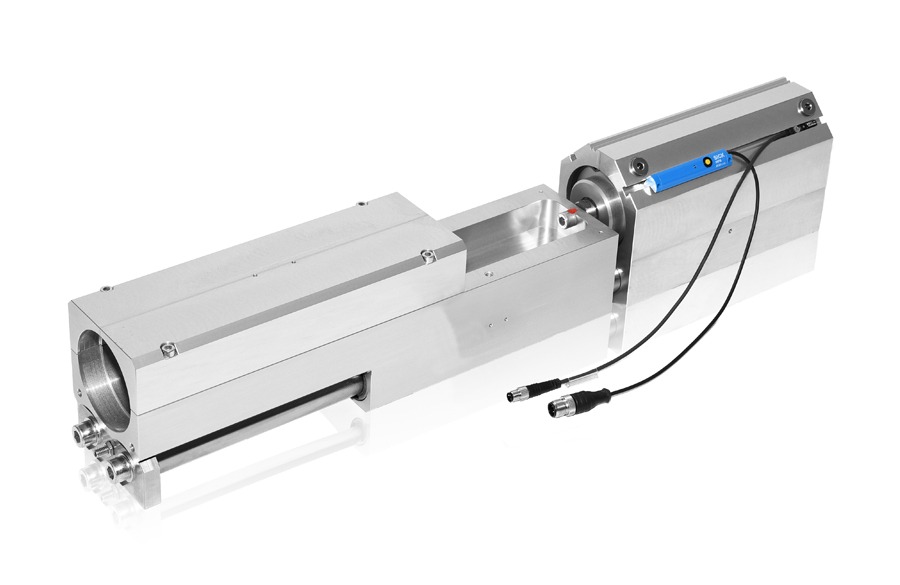

Pneumatische Vorschubeinheiten
Schnell und präzise – das sind die Kerneigenschaften
der von KONSTANDIN entwickelten Vorschubeinheiten.
Verlassen Sie sich auf eine Zustelleinheit, die Sie variabel
für ihr Anwendungsfeld einsetzen können.
Durch die sehr genaue und dennoch robuste Ausführung
mit gehärteten Wellen und Kugelbuchsen für eine sehr gute Führung
ist zudem eine hohe Standzeit gewährleistet.
In der Anwendung ist jeder beliebige Arbeits- und Eilgangshub stufenlos einstellbar.
Führunseinheit
mit Schnellwechselsystem
Artikel-Nr. ZW4100-0050
Typ SZ56 032-0050-TW
Technische Daten
| Kolben-DIA: | 32 mm |
| Hub: | 50 mm |
| Pmax: | 10 bar |
| Temperaturbereich: | 0°C bis +60°C |
| Anschluss: | M5 |
| Wirkung: | doppeltwirkend |
| Besonderheiten: | – Schnellechselsystem ohne Werkzeuge – integrierte Linearführung – Positionsabfrage möglich – Endposition einstellbar |
| Einsatz: | Ultraschall-Schweißmaschinen |
Infrarot-Nieteinheit
Niet-Kolben: 2 x 32 mm (Tandem)
Niet-Kolben: 2 x 32 mm (Tandem)
Artikel-Nr. ZK1982-0130-SO-01
Typ SZS6 032-0130
Technische Daten
| Niet-Kolben: | 2 x 32 mm (Tandem) |
| Hub: | 130 mm |
| IR-Lampe-Kolben: | 12 mm |
| Hub: | 125 mm |
| Querhub-Kolben: | 25 mm |
| Pmax: | 10 bar |
| Temperaturbereich: | 0°C bis +60°C |
| Anschluss: | M5 |
| Wirkung: | doppeltwirkend |
| BESONDERHEITEN: – Integrierte Linearführung – Quer- und Längshub in einer Einheit – Niethub in Tandem-Ausführung (doppelte Kolbenkraft) – statische Endlagendämpfung – spezielle Ausfräsung für Abdeckleisten, Magnet |
|
| Einsatz: | Ultraschall-Schweißmaschinen |
Kompakt-Führunseinheit
mit Integrierter Linearführung
mit Integrierter Linearführung
Artikel-Nr. ZS3002-0060
Typ SZS6 025-0060-KT
Technische Daten
| Kolben-DIA: | 20 mm |
| Hub: | 60 mm |
| Pmax: | 10 bar |
| Temperaturbereich: | 0°C bis +60°C |
| Anschluss: | M5 |
| Wirkung: | doppeltwirkend |
| Besonderheiten: | – Integrierte Linearführung – kompakte Ausführung |
| Einsatz: | Ultraschall-Schweißmaschinen |
Pneumatische Vorschubeinheit
mit Parallelgreifer und 2 Signalgeber
mit Parallelgreifer und 2 Signalgeber
Artikel-Nr. ZK1835-SO-01-0010
Führungseinheit
Technische Daten
| Kolben-DIA: | 32 mm |
| Hub: | 10 mm |
| Pmax: | 10 bar |
| Temperaturbereich: | 0°C bis +60°C |
| Anschluss: | M5 |
| integriert: | Parallelgreifer (Kolben-Dia: 40 mm / je Hub: 30 mm 2 Signalgeber |
| Einsatz: | Fertigungsstraßen zum Tubenschweißen |
Pneumatische Führungseinheit
mit Leiste für Weg-Mess-Sensor
mit Leiste für Weg-Mess-Sensor
Artikel-Nr. ZK1934-0100
Typ SZ S6080-0100
Technische Daten
| Kolben-DIA: | 80 mm |
| Hub: | 100 mm |
| Pmax: | 10 bar |
| Temperaturbereich: | 0°C bis +60°C |
| Anschluss: | G 1/4″ |
| Wirkung: | doppeltwirkend |
| Besonderheiten: | – mit Leiste für Weg-Mess-Sensor – Magnet |
| Einsatz: | Ultraschall-Schweißmaschinen |
Pneumatische Führungseinheit
mit Leiste für Weg-Mess-Sensor
mit Leiste für Weg-Mess-Sensor
Artikel-Nr. SZS6125-0100
Typ SZ S6125-0100
Technische Daten
| Kolben-DIA: | 125 mm |
| Hub: | 100 mm |
| Pmax: | 10 bar |
| Temperaturbereich: | 0°C bis +60°C |
| Anschluss: | G 1/4″ |
| Wirkung: | doppeltwirkend |
| Besonderheiten: | mit Leiste für Weg-Mess-Sensor – Magnet |
| Einsatz: | Ultraschall-Schweißmaschinen |
Pneumatische Vorschubeinheit
mit Schlitten
mit Schlitten
Artikel-Nr. ZK1244
Typ SZS6032/100
Technische Daten
| Kolben-DIA: | 32 mm |
| Hub: | 100 mm |
| Pmax: | 10 bar |
| Temperaturbereich: | 0°C bis +60°C |
| Anschluss: | M5 |
| Wirkung: | doppeltwirkend |
| Besonderheiten: | – Integrierte Linearführung |
| Einsatz: | Ultraschall-Schweißmaschinen |

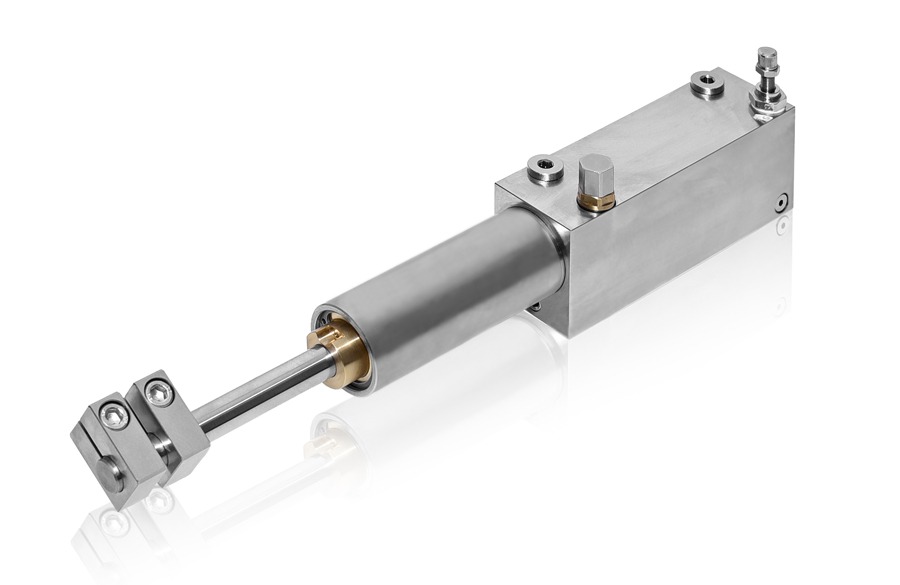

Hydropneumatische Vorschubeinheiten
Eine hydropneumatische Vorschubeinheit beinhaltet die Kräfte der Pneumatik und das Fahrverhalten der Hydraulik in einem Gerät und nutzt die jeweiligen Vorteile dieser Medien.
Hydropneumatische Vorschubeinheit
Kolben-DIA 50 mm
Kolben-DIA 50 mm
Artikel-Nr. ZK9195-0050
Typ DZHD 050-0050
Technische Daten
| Kolben-DIA: | 50 mm |
| Hub: | 50 mm |
| Pmax: | 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C bis +80°C |
| Anschluss: | je 2x G1“ |
| Besonderheiten: | – Arbeits- / Eilgang im Vorhub – Ölkompensation mit Metallbehälter – Schlauchlänge 1 m |
| weitere Ausführungen: | Hub auf Kundenwunsch |
| Anwendung: | · Säge- / Bohrarbeiten · Frästisch-Vorschubbewegungen · Diamant-Drehen |
Hydropneumatische Vorschubeinheit
Kolben-DIA 63 mm
Kolben-DIA 63 mm
Artikel-Nr. ZK2103-Z-HP-0130
Typ TQZ 063-Z-HP-0130
Technische Daten
| Kolben-DIA: | 63 mm |
| Hub: | 130 mm |
| Pmax: | 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C bis +80°C |
| Besonderheiten: | – ext. Drossel zur Geschwindigkeitsregulierung: · Vorschub: gedrosselt · Rückhub: Eilgang – Vorbereitung: Ölkompensation mit Magnetkolben |
| weitere Ausführungen: | Hub auf Kundenwunsch |
| Anwendung: | · Säge- / Bohrarbeiten · Frästisch-Vorschubbewegungen · Diamant-Drehen |
Hydropneumatische Vorschubeinheit
Kolben-DIA 40 mm
Kolben-DIA 40 mm
Artikel-Nr. ZK2101-Z-HP-0080-SO-211
Typ TQZ-040-Z-HP-0080-SO-211
Technische Daten
| Kolben-DIA: | 40 mm |
| Hub: | 80 mm |
| Pmax: | 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C bis +80°C |
| Besonderheiten: | – Vorbereitet für externe Drossel · Vorschub: gedrosselt · Rückhub: Eilgang – Vorbereitung: Ölkompensation mit Magnetkolben – Sonderkolbenstange |
| weitere Ausführungen: | Hub auf Kundenwunsch |
| Anwendung: | · Säge- / Bohrarbeiten · Frästisch-Vorschubbewegungen · Diamant-Drehen |
Hydropneumatische Vorschubeinheiten
Kolben-DIA 32 – 100mm
Kolben-DIA 32 – 100mm
Artikel-Nr. ZK9140 / PD39134-0200
Typ DZH
Technische Daten
| Kolbendurchmesser: | DIA 32 – 100mm |
| Ausführung: | doppeltwirkend |
| Besonderheit: | Dämpfung für berührungslose Positionserfassung |
| Anwendung: | – Sägearbeiten – Bohrarbeiten – Frästisch-Vorschubbewegungen – Diamant-Drehen |
