Einsatz im Anlagenbau – Steuerung für Gasturbinen
Ein weiteres wichtiges Einsatzgebiet unserer Steuerkästen und Schaltschränke liegt im Anlagenbau, insbesondere bei Gasturbinensteuerung.
Hier werden unsere Systeme unter anderem zur präzisen Ansteuerung von Stellzylindern eingesetzt, die in Gaspipelines oder Turbinenregelkreisen eine zentrale Rolle spielen.
Gerade in diesem Bereich stehen Zuverlässigkeit, Qualität und Ausfallsicherheit an erster Stelle.
Unsere elektropneumatischen Steuerungen gewährleisten exakte Regelvorgänge und störungsfreien Betrieb, selbst unter hohen Temperaturen, Druckschwankungen oder Vibrationen.
Durch den Einsatz hochwertiger und robuster Komponenten, präziser Fertigung und umfassender Funktionsprüfungen gewährleisten wir eine langlebige, wartungsarme und sichere Steuerungslösung – für einen kontinuierlich stabilen Anlagenbetrieb und maximale Effizienz in der Energieerzeugung.
Das Ergebnis: maximale Betriebssicherheit, minimierte Ausfallzeiten und zuverlässige Performance – selbst unter den extremen Bedingungen moderner Energieanlagen

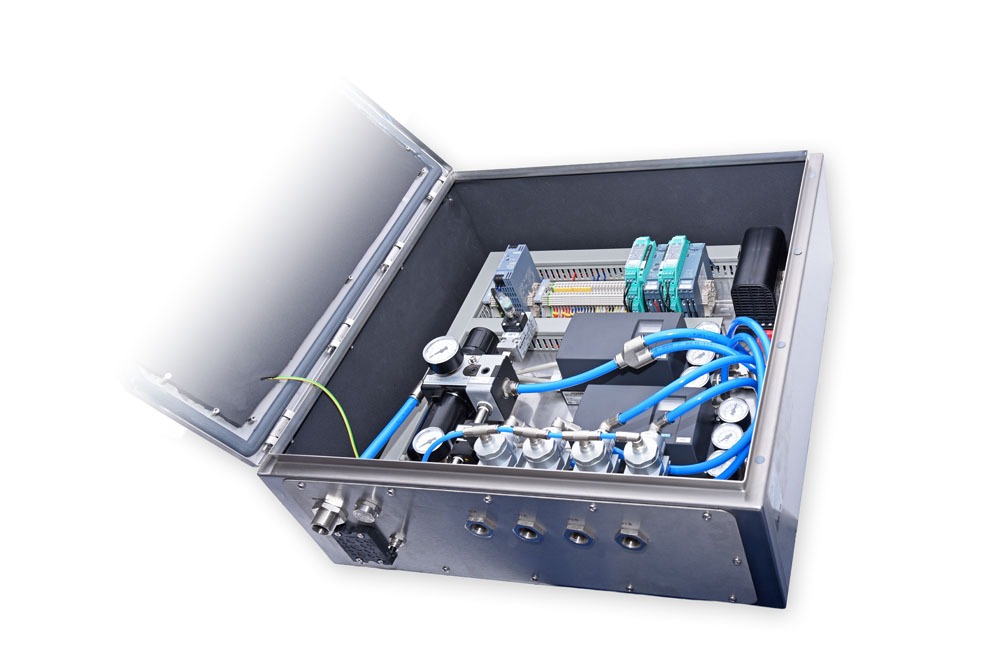

ZS7203-06-210-A
Steuerkasten für Gasturbinen
Temperaturbereich: -30°C bis +50°C
Anschluss: G1/2“
Besonderheiten
– Edelstahl-Schaltschrank
– inkl. Heizung
Anwendung
Stellzylinder für Gasturbinen in Pipelines
ZK3198
Steuerkasten für Reibradzylinder
Pmax: 10 bar
Temperaturbereich: 0°C bis +60°C
Anschluss: G1“
Ventilanzahl: 5 (1 bis 8 Ventile möglich)
Ventilgröße: ISO 1
Besonderheiten
– Edelstahl-Schaltschrank
– Drucküberwachung
– Klimatisierung des Schaltschrankes
durch Entlüftung über Ventilinsel
– Entlüftung des Schaltschrankes
durch zusätzliche Schalldämpfer
Anwendung
Steuerung Reibradzylinder
ZK3191
Steuerkasten für Ventile Gatesteuerung
Pmax: 10 bar
Temperaturbereich: 0°C bis +60°C
Anschluss: G1/2“
Ventilanzahl: 0
Für Druckversorgung von bis zu 9 Steuerventilen
außerhalb der Steuerkastens
Besonderheiten
– Edelstahl-Schaltschrank
– Drucküberwachung
Anwendung
Luftversorgung für Ventile Gate-Steuerung
ZK3230
Steuerung für Sinkkästen
Pmax: 10 bar
Temperaturbereich: 0°C bis +60°C
Anschlüsse: Schlauch DN6
Abmessungen: 400 x 400 x 120
Material: Stahl, pulverbeschichtet und lackiert
Besonderheiten
– 2x vollautomatische Filterregler integriert
– Kontrolleuchten von außen sichtbar
Anwendung
Absperrsinkkasten
ZS7200
Steuerkasten SK 0500-0500-1/2
| Pmax | 10 bar |
| Temperaturbereich | -20°C / +60°C |
| Anschluss | G 1/2″ |
| Besonderheiten | – Regelung über Siepart-Regler – Drucküberwachung – Verblockung bei Druckabfall und Spannungsausfall |
| Einsatz | Ansteuerung eines Stellzylinders für Gasturbinen |
ZK1902
Panel / Schaltschrankbau
| Kundenspezifische Montage | Schaltschrankbau nach Kundenschaltplan. Komplette Montage der einzelnen Bauteile inklusive Schaltschrank |
| Prüfung | Prüfung der verbauten Elemente nach Schaltplan |
