Hochtemperatur-Zylinder
KONSTANDIN-Entwicklungen für den Einsatz unter Extrem-Temperaturen
Nicht nur in Hochöfen der Glasindustrie leisten die KONSTANDIN-Produkte ihre zuverlässigen Anwendungen. Auch im Bereich der Hochtemperatur-Antriebe und den erforderlichen +200°C in den Abgasreinigungsanlagen der Halbleiterindustrie zeigen die KONSTANDIN-Zylinder erfolgreich ihre Funktion unter den geforderten Extem-Bedingungen.
Senken Sie Ihre Kosten durch maßgeschneiderte Lösungen!
KONSTANDIN entwickelt und fertigt den pneumatischen Sonderzylinder
für jede extreme Anwendung!
Das KONSTANDIN-Leistungsspektrum umfasst pneumatische Spezial-Zylinder, die für unsere Kunden entwickelt und in der eigenen CNC-Fertigung und Montage durch Fachpersonal für die geforderte Anwendung produziert werden.
Die dargestellten Produkte zeigen einen Überblick über das KONSTANDIN-Entwicklungspotenzial und das know-how von über 40-jähriger Erfahrung in der Herstellung von pneumatischen Sonderzylinder für viele Industriebereiche.
Hier stellen wir Ihnen einige
von KONSTANDIN gefertigten
Hochtemperatur-Zylinder
für den Einsatz unter
Extrem-Temperaturen vor

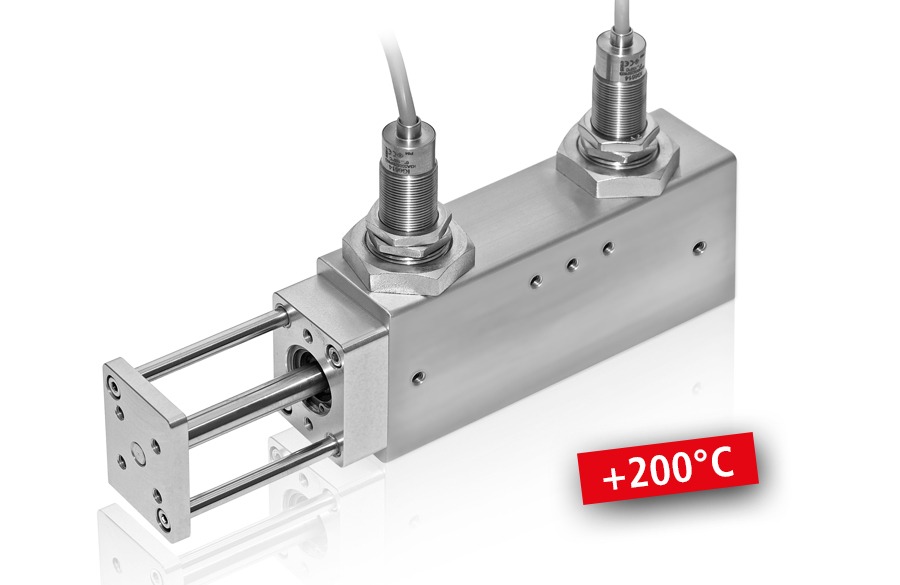

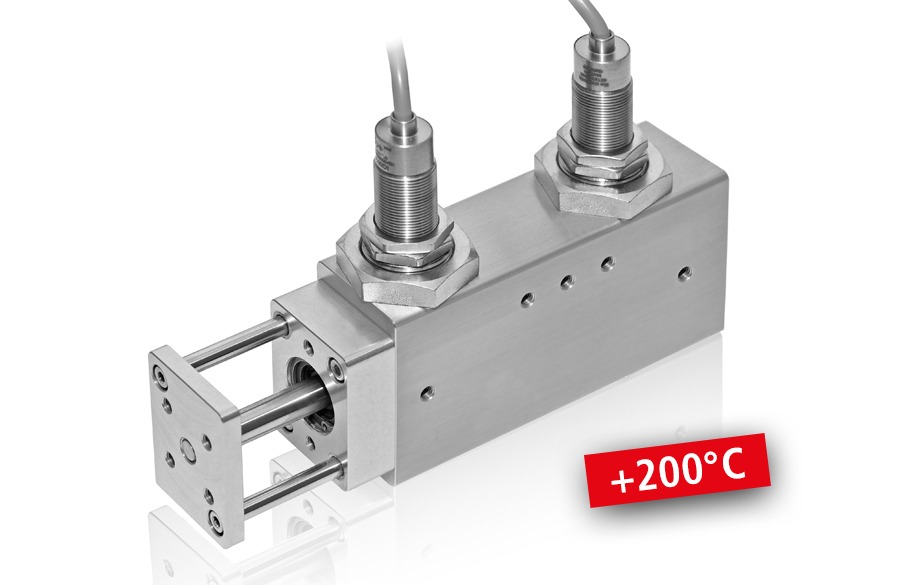

Kolben-DIA 10 mm
Technische Daten
| Kolbendurchmesser: | 10 mm |
| Hub: | 55 mm |
| Pmax: | 6 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C bis +200°C |
| Besonderheiten: | – Hochtemperatur – Sonderbauform – Edelstahlaus- führung |
| Einsatz: | Abgasreinigungs- anlagen der Halbleiterindustrie |
Hochtemperatur-Zylinder

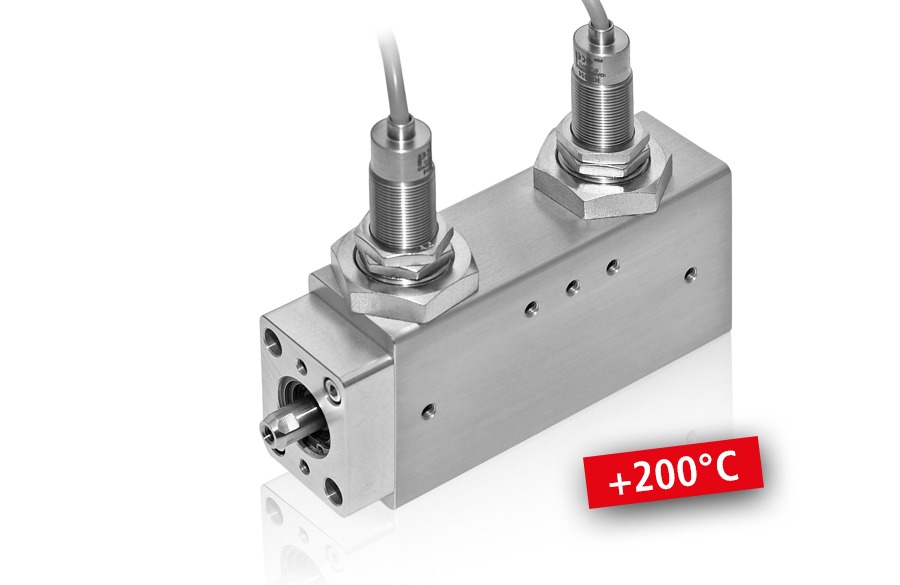

Kolben-DIA 16 mm
Artikel-Nr. ZK3166-0002
Typ RS2 016-0002-SO
Technische Daten
| Kolbendurchmesser: | 16 mm |
| Hub: | 2 mm |
| Pmax: | 6 bar |
| Bauart: | einfachwirkend (drucklos eingefahren) |
| Temperaturbereich: | 0°C bis +200°C |
| Besonderheiten: | – Hochtemperatur – kompakte Bauform – Edelstahlaus- führung |
| Einsatz: |
Abgasunter- |
Kolben-DIA 25 mm
Technische Daten
| Kolbendurchmesser: | 25 mm |
| Hub: | 15 mm |
| Druck: | max. 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C / +280°C |
| Besonderheiten: | – Hochtemperatur geeignet – Sonder-Dichtungen – Sonder-Kolbenstange – Kolbenstange wahlweise eingefahren oder ausgefahren |
| Einsatz: | Maschinenbau |
in runder Bauform, Kolben-DIA 35 mm
Technische Daten
| Kolbendurchmesser: | 35 mm |
| Hub: | 110 mm / 220 mm |
| Druck: | max. 6 bar |
| Bauart: | doppeltwirkend |
| Dauertemperatur: | max. +200°C |
| Medium: | Druckluft |
| Besonderheiten: | Hochtemperaturfett Kolben, Deckel, Boden aus Aluminium Kolbenstange Stahl hartverchromt Sonder-Dichtungen |
| Einsatz: | Glasindustrie / Hochöfen |
Kurzhub-Zylinder Hochtemperatur
Kolben-DIA 40 mm
Technische Daten
| Kolbendurchmesser: | 50 mm |
| Hub: | 10 mm |
| Pmax: | 6 bar |
| Bauart: | einfachwirkend |
| Temperaturbereich: | max. +200°C (Dauertemperatur) |
| Anschluss: | G 1/8″ |
| Besonderheiten: | Hochtemperatur |
| Einsatz: | – Glasindustrie – Hochöfen |
Hochtemperatur-Zylinder
Kolben-DIA 50 mm
Artikel-Nr. ZK3224-0030
Typ KHZ 050-0030
Technische Daten
| Kolbendurchmesser: | 50 mm |
| Hub: | 30 mm |
| Pmax: | 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | max. +180°C (Dauertemperatur) |
| Anschluss: | G 1/8″ |
| Besonderheiten: | – Hochtemperatur – intergrierte Endlagenabfrage |
| Einsatz: | Formwerkzeug für die Verpackungsindustrie |
Hochtemperatur-Zylinder Edelstahl
Kolben-DIA 50 mm
Technische Daten
| Kolbendurchmesser: | 40 mm |
| Hub: | 700 mm |
| Druck: | max. 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C / +180°C |
| Befestigung: | nach ISO 15552 möglich |
| Besonderheiten: | – Hochtemperatur geeignet – Edelstahl – Endlagendämpfung – Abstreifer: Demineralisiertes Wasser (VE-Wasser) beständig |
| Einsatz: | Trocknungs- maschinen |
Kolben-DIA 125 mm
Technische Daten
| Kolbendurchmesser: | 125 mm |
| Hub: | 17 mm |
| Pmax: | 5 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | max. +200°C |
| Anschluss: | G 1/8″ |
| Besonderheiten: | – Hochtemperatur – Sonderdichtungen |
| Einsatz: | Hochtemperatur-Antrieb |

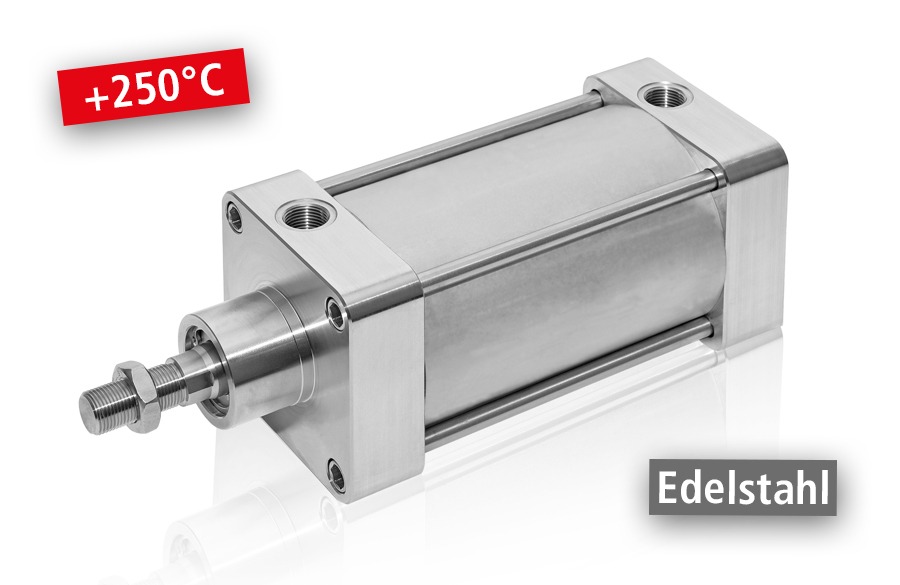

Tandem-Zylinder
mit zwei
unterschiedlichen
Kolben
mit zwei unterschiedlichen Kolben-DIA
Technische Daten
| STUFE 1: Kolben-DIA |
80 mm |
| STUFE 1: Hub | 25 mm |
| STUFE 2: Kolben-DIA |
25 mm |
| STUFE 1: Hub | 25 mm |
| Anschluss | G 1/8″ |
| Pmax | 6 bar |
| Bauart | einfachwirkend (drucklos eingefahren) |
| Temperaturbereich: | 0°C bis +250°C |
| Besonderheiten: | – vorbereitet für Kühlluft – (Schutz vor Überhitzung) – Hochtemperatur – Sonderbauform – 2 unterschiedliche Kolben-DIA, – getrennt ansteuerbar |
| Einsatz: | Gussmaschine zur Felgenherstellung |

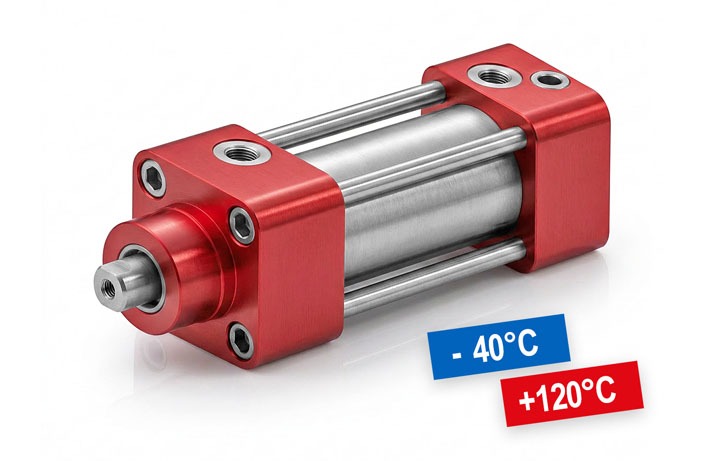

Kolben-DIA 32 mm
Technische Daten
| Kolbendurchmesser: | 32 mm |
| Hub: | 40 mm |
| Pmax: | 8 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | – 40°C bis +140°C |
| Anschluss: | G 1/8″ |
| Besonderheiten: | – Hoch- + Tieftemperatur – Sonderdichtungen |
| Einsatz: | Prüfanlagen in Klimakammer |
KONSTANDIN. Immer eine Idee besser.
Profitieren Sie direkt von unserem know how. Sie werden staunen: unsere Mitarbeiter kennen bereits Ihr Problem…
