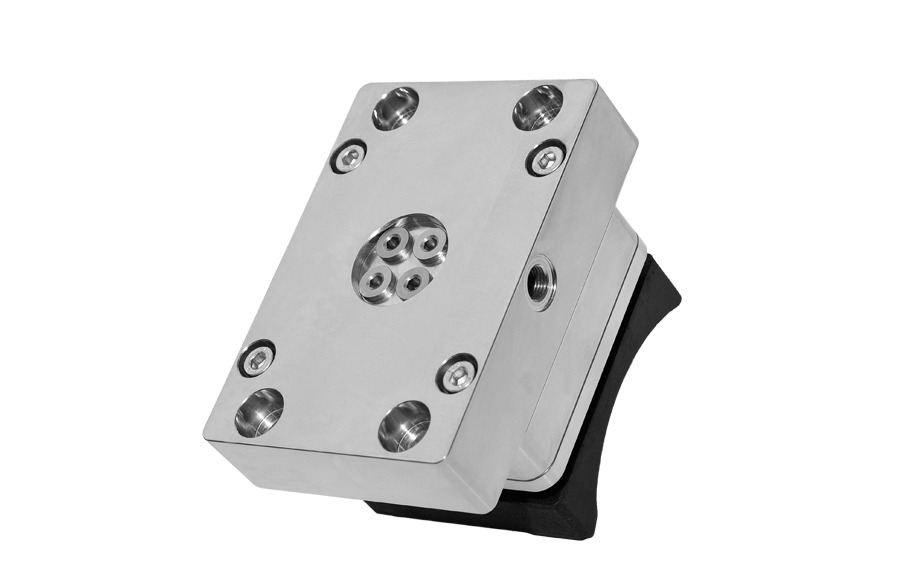

Sonder-Zylinder
Norm- und Standard-Zylinder reichen für Ihren Einsatzfall nicht aus?
Sie benötigen besondere Baumaße, große Durchmesser oder Hübe, spezielle Befestigungen oder Sie haben besondere Bedingungen oder Einsatz im Outdoor-Bereich zu beachten…
Dann sind Sie bei KONSTANDIN richtig!
Unser Leistungsspektrum umfasst größtenteils Sonder-Zylinder, die wir speziell für unsere Kunden entwickeln und in der eigenen CNC-Fertigung sowie Montage durch geschultes Personal produzieren.
Wir fertigen Zylinder nach Ihren Anforderungen!
Senken Sie Ihre Kosten durch maßgeschneiderte Lösungen!
Verschaffen Sie sich hier einen kurzen Überblick über die Sonder-Zylinder, die bei Konstandin, in über 30 Jahren, bereits gefertigt wurden. Selbstverständlich sind die unten aufgeführten Beispiele nur ein kleiner Bruchteil der realisierten Projekte.
Gerne bringen wir auf Ihren Wunsch das eigenes Kundenlabel an – dies garantiert Ihren After-Sales-Service.
KONSTANDIN-Zylinder
in der Fachpresse
Wie Spezialzylinder Achterbahnen
in der Spur halten
Azubi-Projekt 2023
Sonderzylinder als ausgeklügeltes Prüfstück zum Ausbildungsende
Kurzhub-Zylinder
Kolben-DIA 12 mm
Kolben-DIA 12 mm
Artikel-Nr. ZK3016-0010
Typ KHZ6 012-0010
TECHNISCHE DATEN
| Kolbendurchmesser: | 12 mm |
| Hub: | 10 mm |
| Druck: | max. 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C / +80°C |
| Anschluss: | M5 |
| Besonderheiten: | – Magnet – Rundnut für Signalgeber – Außengewinde am Deckel M12x1,25 |
| Einsatz: | Kabelbearbeitungsmaschinen |
Greif- und Falteinheit
Kolben-DIA 20 mm
Artikel-Nr. ZK3206
Typ DZS 020-0120
TECHNISCHE DATEN
| Kolbendurchmesser: | 20 mm |
| Hub: | 2x 0060 mm |
| Druck: | max. 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C bis +80°C |
| Anschluss: | M5 |
| Besonderheiten Aktor |
– 2 Stufen jeweils 60 mm – inkl. 2x T-Nut für Signalgeber – inkl. Magnet – inkl. Dämpfscheiben |
| Besonderheiten Querhub |
– über externe Kurvenscheibe definiert – inkl. einfachwirkendem Zylinder ø 20 mm / Hub 90 mm – inkl. Bremsmöglichkeit |
| Besonderheit Führungen |
– Präzisionsstahlwelle – Linearbuchse |
| Einsatz: | Zuführ- und Vereinzelungssysteme |
Miniatur-Zylinder (TQZ)
Kolben-DIA 20 mm
Artikel-Nr. ZK3216-0025
Typ DZS2 020-0025
TECHNISCHE DATEN
| Kolbendurchmesser: | 20 mm |
| Hub: | 25 mm |
| Druck: | max. 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | +5°C bis +80°C |
| Bedestigung: | Schwenkbefestigung Boden |
| Besonderheiten: | – Miniaturausführung – kundenspezifische Abmaße |
| Einsatz: | Kundenspezifisches Ersatzteil |
Sonder-Kurzhub-Zylinder
Kolben-DIA 2x 25 mm
Artikel-Nr. ZK3205-0031,6
Typ KHZ 025-0031,6-SO
TECHNISCHE DATEN
| Kolbendurchmesser: | 2x 25 mm |
| Hub: | 31,6 mm |
| Druck: | max. 7 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C bis +120°C |
| Anschluss: | NW 6 |
| Details: | – inkl. Magnet – je 2 x T-Nut für Sensoren – Hubbegrenzung möglich – Arretierung der Kolbenstange über Stößel – Einstellbare Drosselung |
| Besonderheiten: (Einheit zur Verriegelung) |
– Arretierung der Kolbenstange bei Druckverlust in beiden Endlagen – Einfachwirkend (drucklos arretiert) – Pmax: 7 bar |
| Einsatz: | Halbleiterproduktionsanlagen |
Sonder-Zylinder Edelstahl
Kolben-DIA 50 mm
Kolben-DIA 50 mm
Artikel-Nr. ZK3131-0061
Typ KHZ 050-0061
TECHNISCHE DATEN
| Kolbendurchmesser: | 50 mm |
| Hub: | 61 mm |
| Druck: | max. 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C bis +80°C |
| Anschluss: | G 1/8″ |
| Besonderheiten: | – Edelstahl – Sonderschwenkbuchse – für Dampf-Umgebung |
| Einsatz: | Textilindustrie |

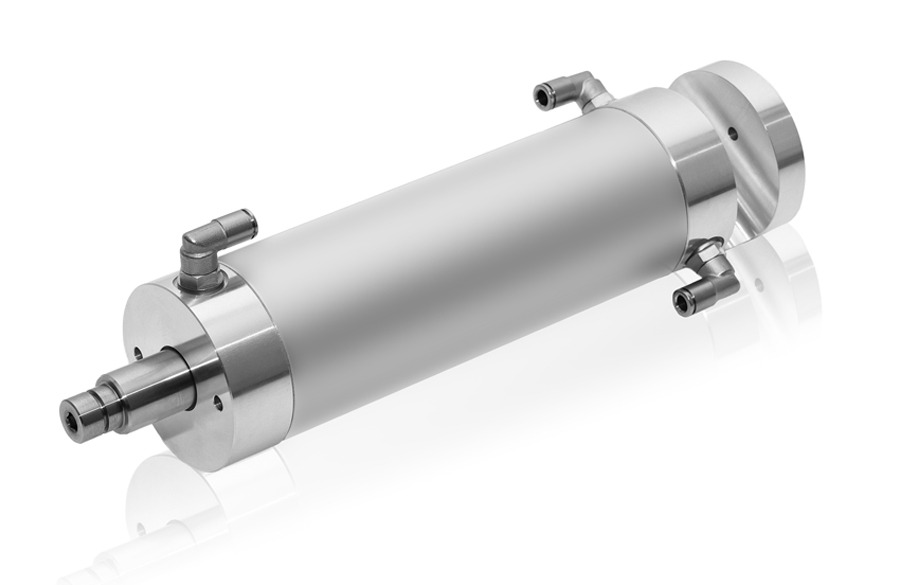

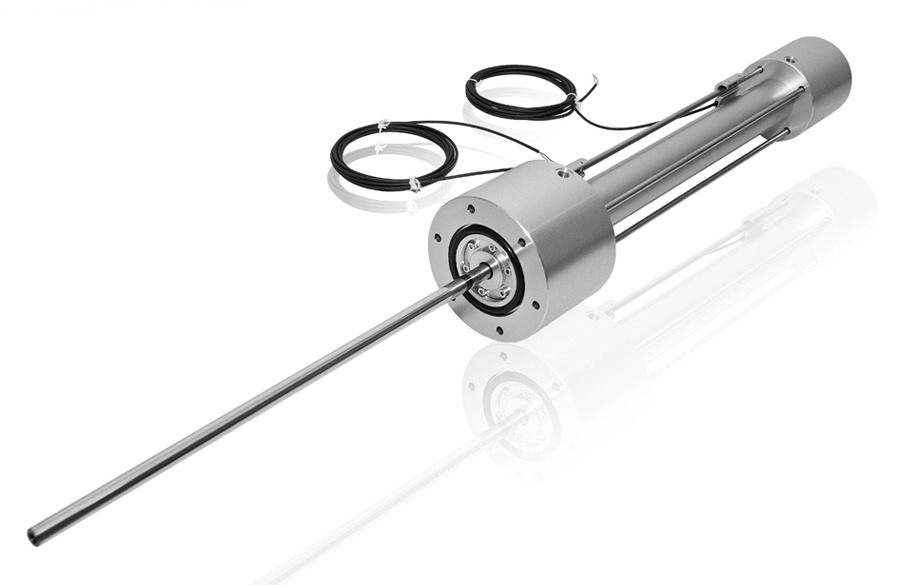

Sonder-Zylinder Rund
Kolben-DIA 60 mm
Kolben-DIA 60 mm
Artikel-Nr. ZK3012-0062
Typ RS2 060-0062
TECHNISCHE DATEN (Einsatz-Beispiel)
| Kolbendurchmesser: | 60 mm |
| Hub: | 62 mm |
| Druck: | max. 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C / +80°C |
| Anschluss: | Ø 2,5 mm |
| Besonderheiten: | – beschichtete / gehärtete Kolbenstange – gehärtete Deckel und Boden – Luftanschlüsse in Kolbenstange – Sonder-Abmaß |
| Einsatz: | Getriebesteuerung in Werkzeugmaschinen |
Einsatz-Beispiel: Getriebespindel für eine Fräsmaschine

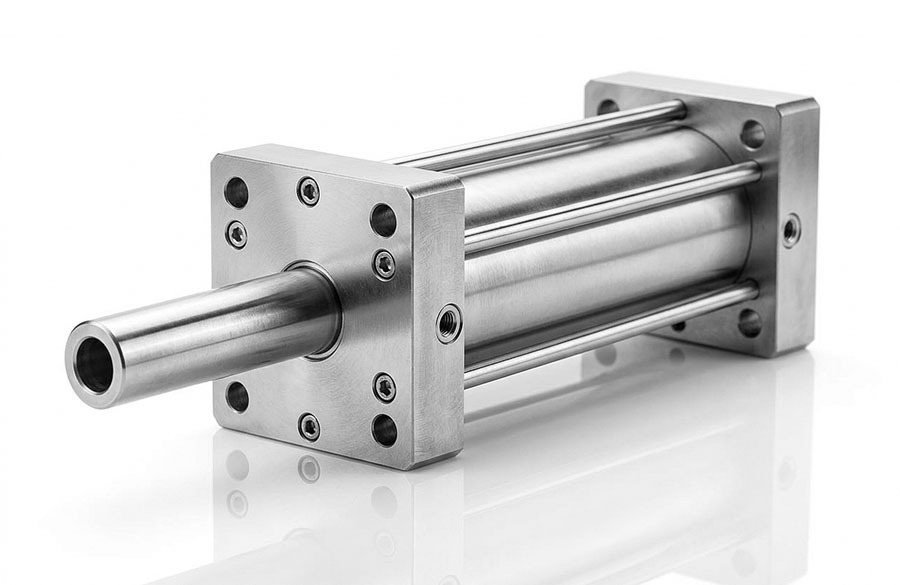

Wasserpumpen-Zylinder
Kolben-DIA 100 mm
Artikel-Nr. ZK3180-0220
Typ DZS2 100-0220
Technische Daten
| Kolbendurchmesser: | 100 mm |
| Hub: | 220 mm |
| Druck: | max. 80 bar |
| Medium: | Wasser |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | +5°C bis +80°C |
| Befestigung: | Kopf- und Bodenflansch |
| Besonderheiten: | – komplett Edelstahl – kundenspezifische Abmaße – durchgehende Kolbenstange |
| Einsatz: | Wasserpumpe |
Sonder-Zylinder
Kolben-DIA 100 mm
Artikel-Nr. ZK1164
Typ AZS 100-0950
Technische Daten
| Kolbendurchmesser: | 100 mm |
| Hub: | 950 mm |
| Druck: | max. 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C / +80°C |
| Anschluss: | G 1/2“ |
| Besonderheiten: | – Kolbenstangenüberstand: 200 mm – Verlängerte Kolbenstangenführung – Bodenflansch |
Top-Quality-Zylinder Edelstahl
Kolben-DIA 160 mm
Artikel-Nr. ZK2335-0100
Typ TQZ 160-Z-0100-SO
Technische Daten
| Kolbendurchmesser: | 160 mm |
| Hub: | 100 mm |
| Pmax: | 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | -10°C bis +80°C |
| Anschluss: | G 3/4″ |
| Besonderheiten: | – Sondermaterial (Edelstahl) – Seewasserbeschichtung |
| Anwendung: | Marine |
Seit mehr als 40 Jahren liefert KONSTANDIN intelligente
und effiziente Lösungen für die Prozess-Industrie.
Alle gezeigten Produkte sind spezifische Sonderlösungen,
auch für extreme Anwendungen.
KONSTANDIN ist der Experte für die Entwicklung und
die Fertigung von Sonder-Zylinder.
Für Anwendungsfälle, für die es noch keine Lösung gibt,
entwickeln wir die bestmögliche.
Zielsicher, zuverlässig und effizient.
Top-Quality Sonder-Zylinder
Kolben-DIA 200 mm
Kolben-DIA 200 mm
Artikel-Nr. ZK2321-1200
Typ TQZ-200-Z-1200
Technische Daten
| Kolbendurchmesser: | 200 mm |
| Hub: | 1200 mm |
| Druck: | 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C / +80°C |
| Anschluss: | G 3/4“ |
| Besonderheiten: | – Kolbenstange Edelstahl – Außenkontur nach Kundenwunsch – Sonder-Schwenkbefestigung – Endlagendämpfung |
| Anwendung: | Schienensteuerung für Achterbahn |
Sonder-Zylinder
Kolben-DIA 250 mm / 320 mm
Kolben-DIA 250 mm / 320 mm
Artikel-Nr. ZK3021 + ZK3023
Typ DZS1 250-0300 + DZS1 320-0390
Technische Daten
| Kolbendurchmesser: | 250 mm / 320 mm |
| Hub: | 300 mm / 390 mm |
| Druck: | max. 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | -22,5°C bis +35°C |
| Anschluss: | je 2x G1“ |
| Besonderheiten: | – Kolbenstange Edelstahl – ATEX II 2 GD c T4 – Deckel-Adapter – größere Luftanschlüsse – angepasste Endlagendämpfung – Lackierung Bondupal |
| Einsatz: | Schieberventil in der Petrochemie |
Sonder-Zylinder
Kolben-DIA 250 mm / 400 mm
Kolben-DIA 250 mm / 400 mm
Artikel-Nr. ZK3021 + ZK3026
Typ DZS1 250-0300 + DZS1 400-0540
Technische Daten
| Kolbendurchmesser: | 250 mm / 400 mm |
| Hub: | 300 mm / 540 mm |
| Druck: | max. 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | -22,5°C bis +35°C |
| Anschluss: | je 2x G1“ / je 4x G1“ |
| Besonderheiten: | – Kolbenstange Edelstahl – ATEX II 2 GD c T4 – Deckel-Adapter – größere Luftanschlüsse – angepasste Endlagendämpfung – Flanschdeckel – Lackierung Bondupal |
| Einsatz: | Schieberventil in der Petrochemie |
Teleskop-Zylinder
für kleine Einbauräume
für kleine Einbauräume
Artikel-Nr. ZK1222
Typ SZ2 025-012-0122
Technische Daten
| Kolbendurchmesser: | |
| Hub: | 122 mm |
| Druck: | max. 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C / +80°C |
| Besonderheiten: | – Endlagendämpfung – speziell für kleine Einbauräume – Kunden-Kennung – Serien-Nummer |
| Einsatz: | Maschinenbau |
Sonder-Mehrstellungszylinder
in zwei Stufen
in zwei Stufen
Artikel-Nr. ZK1954-050-350-SO-02
Typ DIA 40/50
Technische Daten
| Stufen: | 2 |
| Kolbendurchmesser: | Stufe 1: 40 mm Stufe 2: 50 mm |
| Hub: | Stufe 1: 50 mm Stufe 2: 350 mm |
| Druck: | max. 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C / +70°C |
| Besonderheiten: | – Magnet in Stufe 1 + 2 – Endlagendämpfung |
| Einsatz: | – Glasindustrie – Hochöfen |
Rotationszylinder
mit Drehdurchführung
mit Drehdurchführung
Artikel-Nr. ZK1590
Typ EZS 100/0065
Technische Daten
| Kolbendurchmesser: | 100 mm |
| Hub: | 65 mm |
| Druck: | max. 10 bar |
| Bauart: | einfachwirkend |
| Temperaturbereich: | 0°C / +80°C |
| Befestigung: | Sonderflansch |
| Besonderheiten: | – Kombination mit DDF – Zylinder rotiert in Einbaulage – Federkraft eingefahren ca. 1000 N – Federkraft ausgefahren ca. 4000 N |
| Einsatz: | Maschinenbau |
Outdoor-Sonderzylinder
Kolben-DIA 63 mm
Kolben-DIA 63 mm
Artikel-Nr. ZK1847-E-0300
Typ TQZS-063-E-0300 100/0215
Technische Daten
| Kolbendurchmesser: | 63 mm |
| Hub: | 300 mm |
| Druck: | max. 6 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | -30°C / +80°C |
| Befestigung: | Schwenkbefestigung am Boden |
| Besonderheiten: | – Outdoor-geegnet – Einseitige Luftanschlüsse – Luftdurchführung im Innern des Zylinders – integriertes entsperrbares Rückschlagventil – integriertes Rückschlagventil (P) – Dämpfungssicherung |
| Einsatz: | Fahrzeugbau |
Drehdurchführung-Zylinderkombination
Kolben-DIA 80 mm
Kolben-DIA 80 mm
Artikel-Nr. ZK5505-SO-03
Typ DDF-2-1/4-SO TQZ-080-0080
Technische Daten
| Kolbendurchmesser: | 80 mm |
| Hub: | 80 mm |
| Pmax: | 6 bar |
| Kanäle | 2 |
| Bauart: | doppeltwirkend |
| Drehzahl: | 20 U/min. |
| Anschlüsse: | G 1/4″ (über DDF) |
| Besonderheiten: | abgedichtete Kugellager |
| Einsatz: | – staubige Umgebung – Schleifmaschinen |
Sonderzylinder
mit Federunterstützung
mit Federunterstützung
Artikel-Nr. ZK1807
Typ DZS 100/0215
Technische Daten
| Kolbendurchmesser: | 100 mm |
| Hub: | 215 mm |
| Druck: | max. 10 bar |
| Bauart: | doppeltwirkend mit Federunterstützung |
| Temperaturbereich: | -5°C / +50°C |
| Befestigung: | Schwenkbefestigung am Boden und Gabelkopf |
| Besonderheiten: | – Einseitige Luftanschlüsse – Luftdurchführung im Innern des Zylinders – Außenliegende Druckfeder – Federkraft eingefahren ca. 5400 N – Federkraft ausgefahren ca. 1600 N |
| Einsatz: | Fahrgeschäfte |
Oszillierzylinder
Kolben-DIA 100 mm
Kolben-DIA 100 mm
Artikel-Nr. ZK1437
Typ DZS 100/100
Technische Daten
| Kolbendurchmesser: | 100 mm |
| Hub: | 100 mm |
| Druck: | max. 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | -0°C / +80°C |
| Befestigung: | Schwenkbefestigung am Boden |
| Besonderheiten: | – inkl. Steuerventile – automatischer Startvorgang durch Druckluftzuführung |
| Einsatz: | – Maschinenbau – Automatisierung – Fasspumpen |
Sonderzylinder
mit verlängerter Kolbenstange
mit verlängerter Kolbenstange
Artikel-Nr. ZK1958-0150
Typ DIA 100
Technische Daten
| Kolbendurchmesser: | 100 mm |
| Hub: | 150 mm |
| Druck: | max: 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C / +80°C |
| Besonderheiten: | – verlängerte Kolbenstange – Edelstahl Kolbenstange – Deckel mit Außengewinde |
| Einsatz: | Maschinenbau / Automatisierung |
Sonderzylinder mit Faltenbalg
als Schutz der Kolbenstange
als Schutz der Kolbenstange
Artikel-Nr. ZK1959-0200
Typ DIA 125
Technische Daten
| Kolbendurchmesser: | 125 mm |
| Hub: | 250 mm |
| Druck: | max: 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C / +80°C |
| Besonderheiten: | Faltenbalg als Schutz der Kolbenstange |
| Einsatz: | Maschinenbau / Automatisierung |
Tandem-Zylinder
inkl. Steuerventile
inkl. Steuerventile
Artikel-Nr. ZK1957-0040
Typ DZS6 125-0040
Technische Daten
| Kolbendurchmesser: | 125 mm |
| Hub: | 40 mm |
| Druck: | max. 6 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C / +80°C |
| Besonderheiten: | – 4 Stufen – Addition der Kolbenkräfte |
| Einsatz: | Pressenbau |
Sonderzylinder
Kolben-DIA 100 mm
Kolben-DIA 100 mm
Artikel-Nr. ZK1390-001
Typ DZS 125/01
Technische Daten
| Kolbendurchmesser: | 100 mm |
| Hub: | 150 mm |
| Druck: | max. 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C / +80°C |
| Besonderheiten: | – verlängerte Kolbenstange – Edelstahl Kolbenstange – Deckel mit Außengewinde |
| Einsatz: | – Maschinenbau – Automatisierung |
Sonder-Brems-Zylinder
Kolben-DIA 200 mm
Artikel-Nr. ZK1852-SO-01-0080
Typ DZS1 200-0080-SO
Technische Daten
| Kolbendurchmesser: | 200 mm |
| Hub: | 80 mm |
| Druck: | max. 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C / +60°C |
| Besonderheiten: | Integrierte Schwenkbefestigung Endlagendämpfung |
| Einsatz: | Fahrgeschäfte |
Sonder-Brems-Zylinder
Kolben-DIA 200 mm
Kolben-DIA 200 mm
Artikel-Nr. ZK1848-SO-06-0100
Typ DZS1 200-0100
Technische Daten
| Kolbendurchmesser: | 200 mm |
| Hub: | 100 mm |
| Druck: | max. 10 bar |
| Bauart: | doppeltwirkend |
| Gesamtkraft: | ca. 100 kN bei 6 bar |
| Federkraft: | 0 mm Hub -> ca. 7.050 N 100 mm Hub -> ca. 11.200 N |
| Temperaturbereich: | 0°C / +80°C |
| Befestigung: | Schwenkbefestigung |
| Besonderheiten: | – sehr hohe Federkraft (unterstützes Ausfahren bzw. Halten der Kraft – verdrehgesichert |
| Einsatz: | Fahrgeschäfte |
Mehrstufen-Ziehkissen-Zylinder
Addition der Kräfte
Addition der Kräfte
Artikel-Nr. ZK1453
Typ
Technische Daten
| Kolbendurchmesser: | 200 mm |
| Hub: | 80 mm |
| Druck: | max. 10 bar |
| Stufen: | 6 |
| Bauart: | 5 Stufen einfachwirkend 1 Stufe doppeltwirkend |
| Temperaturbereich: | 0°C / +80°C |
| Befestigung: | Sonderflansch |
| Besonderheiten: | – mehrstufig, dadurch Addition der Kräfte – jede Stufe separat zuschaltbar – verdrehgesichert – Lebensdauer-Fettschmierung |
| Einsatz: | Pressenbau |
Oszillier-Zylinder
Kolben-DIA 500 mm
Kolben-DIA 500 mm
Artikel-Nr. ZK1786
Typ DZS 500/190
Technische Daten
| Kolbendurchmesser: | 500 mm |
| Hub: | 190 mm |
| Druck: | max. 10 bar |
| Bauart: | doppeltwirkend |
| Temperaturbereich: | 0°C / +80°C |
| Besonderheiten: | – inkl. Steuerventile – automatischer Startvorgang durch Druckluftzuführung |
| Einsatz: | – Maschinenbau – Automatisierung – Fasspumpen |
Spann-Zylinder
SPE mit Verdrehsicherung
SPE mit Verdrehsicherung
Diverse Artikel-Nummern
SPE = einfachwirkend / SPD = doppeltwirkend
Technische Daten
| Kolbendurchmesser: | 20, 35, 40, 40 und 100 mm |
| Hub: | je nach Größe und Bauart unterschiedliche Hübe auf Lager, bitte kontaktieren Sie uns |
| Druck: | max. 10 bar |
| Bauart: | SPE – einfachwirkend SPD – doppeltwirkend |
| Temperaturbereich: | 0°C / +80°C |
| Werkstoffe: | Rohr: Stahl verzinkt od. Aluminium Deckel: Aluminium oder Messing Boden: Aluminium oder Messing Kolbenstange: Stahl oder Edelstahl Kolben: Aluminium |
| weitere Optionen: | – Reduzierung auf Sicherheitshub – Befestigungsgewinde am Deckel – Verdrehsicherung – Faltenbalg – etc. |
| Einsatz: | Maschinenbau |
Kompakt-Steuerungen
Profitieren Sie direkt von unserem know how. Sie werden staunen: unsere Mitarbeiter kennen bereits Ihr Problem…
