Leichtlauf-Zylinder
Geringer Druck und dennoch höchste Präzision
Losbrechdruck ≤ 0,05 bar
Steht der in bestimmten Anwendungsfällen ein nur sehr geringer Druck zur Verfügung, so muss dennoch zuverlässig die Aktion des Zylinders in entsprechender Genauigkeit erfolgen.
In diesen Fällen müssen die eingesetzten Pneumatikzylinder mit den entsprechenden Leichtlaufeigenschaften ausgestattet sein, die es dem Betreiber ermöglichen, auch mit niederen Drücken die Anlagen zu betreiben, um die geforderten Genauigkeitswerte zu erreichen.
Wir entwickeln Konzepte und produzieren nach Kunden-Anforderungen Leichtlauf-Zylinder mit höchster Präzision und langer Standzeit und z.B. mit einem Losbrechdruck ≤ 0,05 bar.
Unten finden Sie Beispiele des realisierten Portfolio – von Kolben-DIA 8 mm bis hin zu 500 mm in den unterschiedlichsten Ausführungen für unterschiedlichste Einsatzfälle.
Auch für Ihren Einsatzfall haben wir das passende System und erarbeiten gerne für Sie den passenden Zylinder!
Mögliche Varianten
-
doppeltwirkend
-
mit / ohne Magnetkolben
-
mit Sonder-Befestigungen (z.B. Schwenkbefestigungen)
-
mit integriertem Weg-Mess-System in hohler Kolbenstange
-
Gewinde- oder Flanschanschluss
-
Hub frei wählbar
Einsatz-Beispiele für unsere
Leichtlauf-Zylinder

… bei Handling-Systemen

… bei Abfüllanlagen

… bei Textilmaschinen

… bei Gasturbinen
Leichtlaufzylinder
Kolben-DIA 8 mm
Artikel-Nr. ZK3175-0240
Typ R2 008-0240-SO
TECHNISCHE DATEN
Kolben-DIA: | 8 mm |
Hub: | 240 mm |
Pmax: | 6 bar |
Anschluss: | M5 |
Bauart: | doppeltwirkend |
Temperaturbereich: | 0°C bis +80°C |
Besonderheiten: | – Leichtlaufvariante (0,5 bar ausfahren) – Magnetkolben – statische Endlagendämpfung – variable Anschlussmöglichkeiten am Boden |
Einsatz: | Abfüllanlagen |
Kolben-DIA 50 mm
TECHNISCHE DATEN
Kolben-DIA: | 50 mm |
Hub: | 170 mm |
Pmax: | 10 bar |
Losbrechdruck: | 0,08 bar ausfahrend 0,09 bar einfahrend |
Bauart: | doppeltwirkend |
Temperaturbereich: | 0°C bis +80°C |
Besonderheiten: | – Vorbereitung für Weg-Mess-System |
weitere Optionen: | – Magnetkolben (bis DIA 320 möglich) – Weg-Mess-System – EN-Schwenkbefestigung – Endlagendämpfung |
Einsatz: | Maschinenbau / Anlagenbau |

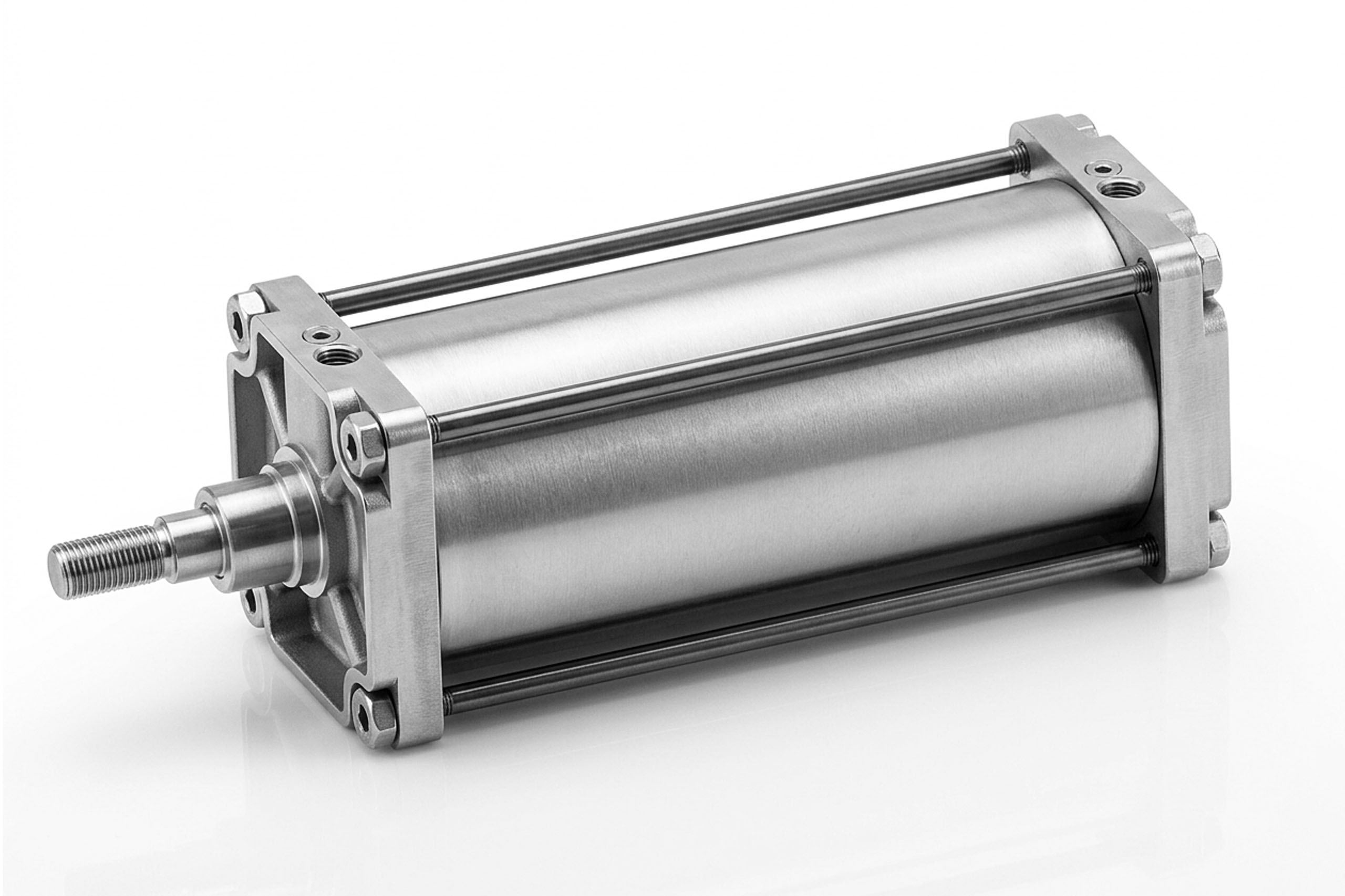

Leichtlaufzylinder Edelstahl
Kolben-DIA 63 mm
Artikel-Nr. ZK3105-0034
Typ DZ2 063 0034-SO
Technische Daten
Kolben-DIA: | 63 mm |
Hub: | 34 mm |
Pmax: | 10 bar |
Bauart: | einfachwirkend |
Temperaturbereich: | 0°C bis +80°C |
Anschluss: | G 1/4“ |
Besonderheiten: | – Leichtlauf, – Linearführung im Deckel, – Schwenkauge Boden: ø 20 mm, – Buchsenaufnahme Kolbenstange: ø 20 mm, – Faltenbalg |
Anwendung: | Textilmaschinen |
Leichtlaufzylinder
Kolben-DIA 80 mm
TECHNISCHE DATEN
Kolbendurchmesser: | 80 mm |
Hub: | 125 mm |
Druck: | max. 10 bar |
Losbrechdruck: | 0,04 bar |
Bauart: | doppeltwirkend |
Temperaturbereich: | 0°C / +80°C |
Besonderheiten: | – EN-Schwenkbefestigung – Endlagendämpfung – integriertes Weg-Mess-System |
weitere Optionen: | – Magnetkolben (bis DIA 320 möglich) |
Einsatz: | Maschinenbau |
Leichtlaufzylinder
Kolben-DIA 125 mm
Typ DZS2 125-0250-SO
TECHNISCHE DATEN
Kolben-DIA: | 125 mm |
Hub: | 250 mm |
Pmax: | 10 bar |
Anschluss: | G 1/2“ |
Bauart: | doppeltwirkend |
Temperaturbereich: | 0°C bis +80°C |
Besonderheiten: | – Leichtlaufvariante (< 0,1 bar ausfahren) – Sonder-Kolbendichtung – Sonder-Leichtlauffett |
Einsatz: | Handling Systeme |
Leichtlaufzylinder
Kolben-DIA 125 mm
Artikel-Nr. ZK3100-IG-0160
TECHNISCHE DATEN
Kolben-DIA: | 125 mm |
Hub: | 160 mm |
Pmax: | 10 bar |
Anschluss: | G1/2″ |
Bauart: | doppeltwirkend |
Temperaturbereich: | 0°C bis +80°C |
Besonderheiten: | – Leichtlaufvariante (< 0,1 bar ausfahren) – Sonder-Kolbendichtung – Sonder-Leichtlauffett |
Einsatz: | Handling Systeme |
Leichtlaufzylinder
Kolben-DIA 140 mm
Artikel-Nr. ZK3207-0380
Typ DZS2 140-0380-SO
TECHNISCHE DATEN
Kolben-DIA: | 140 mm |
Hub: | 380 mm |
Pmax: | 10 bar |
Anschluss: | G 1/2“ |
Bauart: | doppeltwirkend |
Temperaturbereich: | 0°C bis +80°C |
Besonderheiten: | – Leichtlaufvariante (< 0,1 bar ausfahren) – Sonder-Kolbendichtung – Sonder-Leichtlauffett |
Einsatz: | Handling Systeme |
Leichtlaufzylinder
Kolben-DIA 160 mm

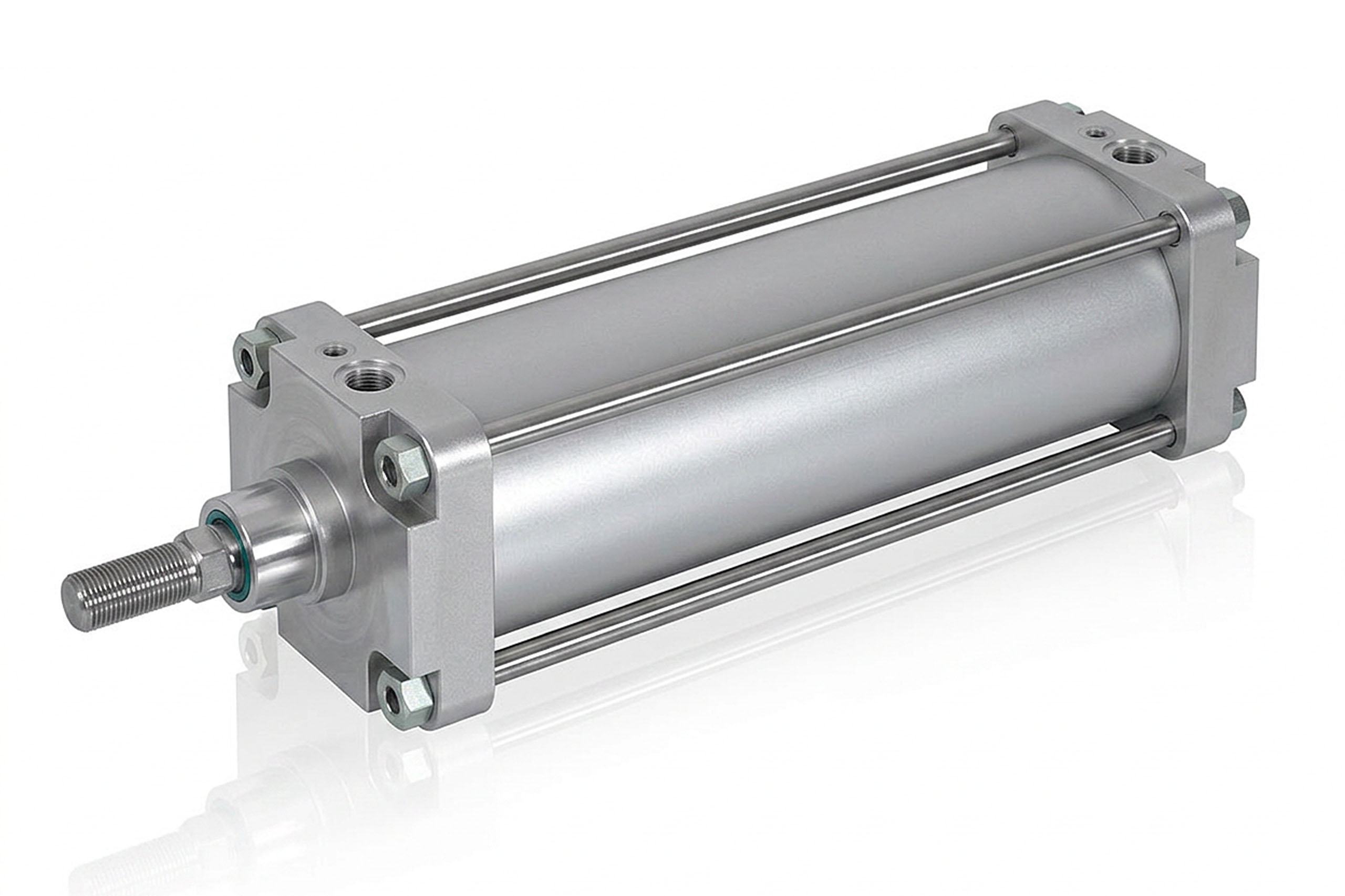

Artikel-Nr. ZK3101-0400
TECHNISCHE DATEN
Kolben-DIA: | 160 mm |
Hub: | 400 mm |
Pmax: | 10 bar |
Anschluss: | G 3/4“ |
Bauart: | doppeltwirkend |
Temperaturbereich: | 0°C bis +80°C |
Besonderheiten: | – Leichtlaufvariante (< 0,1 bar ausfahren) – Sonder-Kolbendichtung – Sonder-Leichtlauffett |
Einsatz: | Handling Systeme |
Leichtlaufzylinder
Kolben-DIA 160 mm
TECHNISCHE DATEN
Kolbendurchmesser: | 160 mm |
Hub: | 160 mm |
Anschluss: | G 1/2″ |
Pmax: | 6,5 bar |
Losbrechdruck: | 0,05 bar |
Bauart: | doppeltwirkend |
Temperaturbereich: | 0°C bis +80°C |

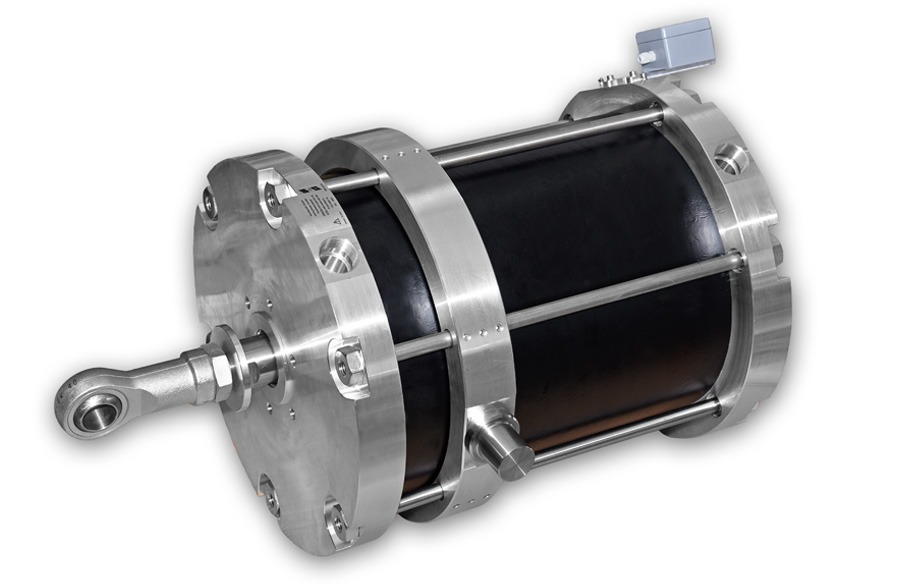

Besonderheiten: | – EN-Schwenkbefestigung – integriertes Wegmesssystem – Dichtungsadapter – Magnetkolben – Leichtlauf – Kolbenstange: Edelstahl 1.4057, verchromt – Umgebung: See Klima (mit Beschichtung) – Sonderbauform |
Einsatz: | Stellzylinder für gasturbinen |
Leichtlaufzylinder
Kolben-DIA 180 mm
Typ DZS2 180-0400-SO
TECHNISCHE DATEN
Kolben-DIA: | 180 mm |
Hub: | 400 mm |
Pmax: | 10 bar |
Anschluss: | G 1“ |
Bauart: | doppeltwirkend |
Temperaturbereich: | 0°C bis +80°C |
Besonderheiten: | – Leichtlaufvariante (< 0,25 bar ausfahren) – Sonder-Kolbendichtung – Sonder-Leichtlauffett |
Einsatz: | Handling Systeme |
Leichtlaufzylinder
Kolben-DIA 200 mm
TECHNISCHE DATEN
Kolbendurchmesser: | 200 mm |
Hub: | 200 mm |
Pmax: | 6,5 bar |
Anschluss: | G 3/4″ |
Bauart: | doppeltwirkend |
Temperaturbereich: | -20°C bis +65°C |
Besonderheiten: | – EN-Schwenkbefestigung – integriertes Weg-Mess-System – Leichtlauf |
Einsatz: | Stellzylinder für Gasturbinen |
Leichtlaufzylinder Edelstahl
Kolben-DIA 200 mm
TECHNISCHE DATEN
Kolbendurchmesser: | 200 mm |
Hub: | 200 mm |
Pmax: | 10 bar |
Anschluss: | G 3/4″ |
Bauart: | doppeltwirkend |
Temperaturbereich: | 0°C bis +75°C |
Besonderheiten: | – EN-Schwenkbefestigung – integriertes Weg-Mess-System – Bauteile Edelstahl – Dichtungsadapter |
Einsatz: | Stellzylinder für Gasturbinen |
Leichtlaufzylinder
Kolben-DIA 250 mm
TECHNISCHE DATEN
Kolbendurchmesser: | 250 mm |
Hub: | 250 mm |
Druck: | max. 10 bar |
Losbrechdruck: | 0,04 bar |
Bauart: | doppeltwirkend |
Temperaturbereich: | 0°C / +80°C |
Besonderheiten: | – EN-Schwenkbefestigung – Endlagendämpfung – integriertes Weg-Mess-System |
weitere Optionen: | – Magnetkolben (bis DIA 320 möglich) |
Einsatz: | Maschinenbau |
Leichtlaufzylinder
Kolben-DIA 250 mm
TECHNISCHE DATEN
Kolben-DIA: | 250 mm |
Hub: | 470 mm |
Pmax: | 10 bar |
Anschluss: | G 1“ |
Bauart: | doppeltwirkend |
Temperaturbereich: | 0°C bis +80°C |
Besonderheiten: | – Leichtlaufvariante (< 0,25 bar ausfahren) – Sonder-Kolbendichtung – Sonder-Leichtlauffett |
Einsatz: | Handling Systeme |
Leichtlauf-Zylinder
