Norm-Zylinder ISO 1552

Simply the best… ist nicht nur der Leitspruch für unsere neue Norm-Zylinderserie TQZ,
sondern auch ein Versprechen an unsere Kunden.

Unser Anliegen war und ist es, eine kurzfristig lieferbare Zylinderserie zu entwickeln,
die technisch hochwertig und baulich flexibel sowie in ihrer Funktion präzise ist.

Dies haben wir unter unserem hauseigenen Qualitäts-Label »TQZ« verwirklichen können.
TQZ  = Top Quality Zylinder

Technische Daten

Kolbendurchmesser: 32 / 40 / 50 / 63 / 80 / 100 / 125
Bauart: doppeltwirkend und einfachwirkend
Nenndruck: 6 bar
Arbeitsdruck: Pmin 0,5 bar / Pmax 10 bar
Temperaturbereich: Umgebung: -20°C bis +80°C
Medium: max. +80°C
erweiterte
Temperaturbereiche
auf Anfrage:
Hochtemperatur bis 150°C
Tieftemperatur bis -40°C
Medium: gefilterte und geölte Druckluft
gefilterte und ungeölte Druckluft
Anschlussart: Gewinde
Einbaulage: beliebig
Befestigungsart: beliebig
ATEX: möglich
Datenblatt: PDF-Download
Norm: ISO 15552 / ISO 6431
Bauteil: Material:
Deckel: Aluminium, rot eloxiert
Boden: Aluminium, rot eloxiert
Profilrohr: Aluminium, eloxiert
Kolben: Aluminium
Kolbenstange: Stahl, hartverchromt
Zuganker-
schrauben:
Edelstahl, verzinkt
Mutter: Stahl, verzinkt

KONSTANDIN Norm-Zylinder – die Flexibilität im Detail:

  • kurzfristig lieferbar

  • Sondervariante wird aus Standard generiert

Deckel und Böden sind aus Vollmaterial gefertigt.
Dadurch ist nahezu jede Variante und Sonderlösung
aus den Standard-Bauteilen realisierbar.

Varianten
·
präzise einstellbare Endlagendämpfung
· Flanschanschluss
· einseitiger Luftanschluss, auch stirnseitig
· durchgehende Kolbenstange
· Metallabstreifer
· Schwenklagerbolzen an Deckel oder Boden
· Schwenklagerbohrungen an Deckel oder Boden

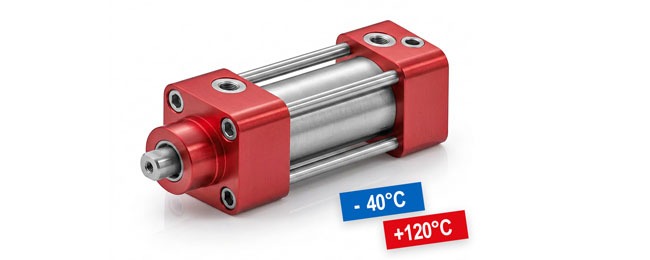

· Hochtemperatur
· Tieftemperatur
· für Outdoor-Einsatz
· Weg-Mess-System
· Leichtlauf Losbrechdruck z.B. < 0,07 bar
· Sonder-Befestigungen
· etc.

Normzylinder verdrehgesichert

Artikel-Nr. ( Abbildung) ZK2100-S3-0100
Typ TQZ 032-S3-0100 / Download: Datenblatt

Normzylinder im Einsatz an einer Maschinentür

Normzylinder im Einsatz

Kurzfristig lieferbar – auch als Sondervariante
