Drehdurchführung für Rundschalttische
Die sichere Zuführung von Medien an rotierende Elemente ist oft entscheidend für den Erfolg eines Produktes
Unsere Drehdurchführung verbindet höchste Qualität mit kompakter Bauweise – zuverlässig, präzise und speziell für die anspruchsvollen Anforderungen von Rundschalttischen entwickelt.
Sie ermöglichen die sichere Übertragung von Medien, Signalen und Daten auch bei hohen Drehzahlen und variablen Taktungen – von der Lebensmittelindustrie über Automatisierungstechnik bis hin zur Microchip-Herstellung.
Die Anforderungen für eine Drehdurchführung beim Einsatz an Rundtakttischen sind abhängig von den individuellen Bauformen der Anlagen. Die maßgeschneiderten Lösungen erarbeiten unsere Konstrukteure zusammen mit den Kunden, die alle Anforderungen bestmöglich erfüllen.
Kompakte Bauweise für alle Rundschalttisch-Anwendungen
Eine frühzeitige Einbindung von KONSTANDIN bei der Zuführmöglichkeit von Medien in der Maschinenentwicklung erlaubt oft eine wirtschaftlichere Lösung als ein nachträglicher Anbau an festgelegte Konstruktionen.
Unsere Drehdurchführung punktet durch kleinstmöglichen Durchmesser, der viele voneinander getrennte Medienanschlüsse ermöglicht. Durch radiale Anschlüsse ist der Einbau problemlos durchführbar.
Die vielfältigen KONSTANDIN-Entwicklungen ermöglichen Medien-Durchführung für Gase und flüssige Medien, dazu die Übertragungen von Signalen und Daten aller Art auf den Rotationstisch mit Profibus, Ethernet oder Fast Ethernet.
Ihre Vorteile mit einer Top Drehdurchführung
- Sonder-Geometrie für optimalen Rundtakttisch-Einbau.
- Kleinstmöglicher Durchmesser mit maximaler Medienvielfalt.
- Stirnseitige Anschlüsse zur Verringerung der Einbaumaße.
- Modulare Bauweise: mit Profibus, Ethernet oder Fast Ethernet kombinierbar.
- Höchste Qualität auch bei hohen Drehzahlen und Schmutzumgebung.
- Bewährte Lösungen für internationale Maschinenbau-Hersteller
Sie benötigen eine individuelle Drehdurchführung für Rundschalttische?
Sprechen Sie mit unseren Technik-Experten – wir beraten Sie persönlich!
Einsatz-Beispiele für unsere
Drehdurchführungen
…in der Lebensmittelindustrie
und der Abfülltechnik
…an Rundschalttischen in der Automatisierungstechnik
…bei der Microchip-Hersellung
Drehdurchführung für den
Einbau in Rundschalttische
Artikel-Nr. ZK5109-SO-01
Typ DDF-2-M5-SO
Technische Daten
| Kanäle: | 2 |
| Anschluss: | M5 / DIA 03 |
| Drehzahl: | 200 U/min |
| Drehbewegung: | taktend, oszillierend |
| Druck: | 10 bar / -0,8 bar |
| Medium: | Druckluft / Vakuum |
| Temperaturbereich: | +10°C / +80°C |
| Besonderheiten: | · Sonder-Geometrie für den Einbau in Rundtakttische · Stirnseitiger Anschluss am Gehäuse zur Verringerung der Einbaumaße · Kugellager mit Dichtlippen |
| Anwendung: | · Einbau in Rundschalttisch · Automatisierungs- technik |
Drehdurchführung für den
Einbau in Rundschalttische
Artikel-Nr. ZK5159
Typ DDF-8-M5-SO
Technische Daten
| Kanäle: | 8 |
| Anschluss: | M5 / DIA 03 |
| Drehzahl: | 200 U/min |
| Drehbewegung: | taktend |
| Druck: | 8 bar / -0,8 bar |
| Medium: | Druckluft / Vakuum |
| Temperaturbereich: | 0°C bis +80°C |
| Besonderheiten: | – Sonder-Geometrie (kleiner Gehäusedurchmesser) – stirnseitiger Anschluss Gehäuse – Kugellager mit Dichtlippen |
| Temperaturbereich: | Sondermaschinenbau, Einbau in Rundschalttisch |
Drehdurchführung für den
Einbau in Rundschalttische
Artikel-Nr. ZK5159-18
Typ DDF-8-M5-18-SO
Technische Daten
| Kanäle: | 8 |
| Anschluss: | M5 / DIA 03 (Flansch) |
| Drehzahl: | max. 200 U/min. |
| Drehbewegung: | taktend |
| Pmax: | 8 bar / -0,8 bar |
| Temperaturbereich: | 0°C bis +80°C |
| Medium: | Druckluft, Vakuum |
| Material Mediumteil: | |
| Welle: Gehäuse: Dichtungen: Kugellager: | Edelstahl 1.4305 Aluminium eloxiert NBR (FKM möglich) Stahl |
| Stromteil: | |
| Anzahl Pole: Stromstärke max.: Spannung max.: Kabellänge: Verwendung: Kabel: Schutzart: | 12 1 A 24 V Flansch: ca. 1,8 m / Gehäuse: ca. 2,0 m Signale (z.B. Endschalter) Steuerleitung AWG 28 IP51 |
| Besonderheiten: | – Sonder-Geometrie (kleiner Gehäusedurchmesser) – stirnseitiger Anschluss am Gehäuse |
| Anwendung: | Sondermaschinenbau Einbau in Rundtakttisch |

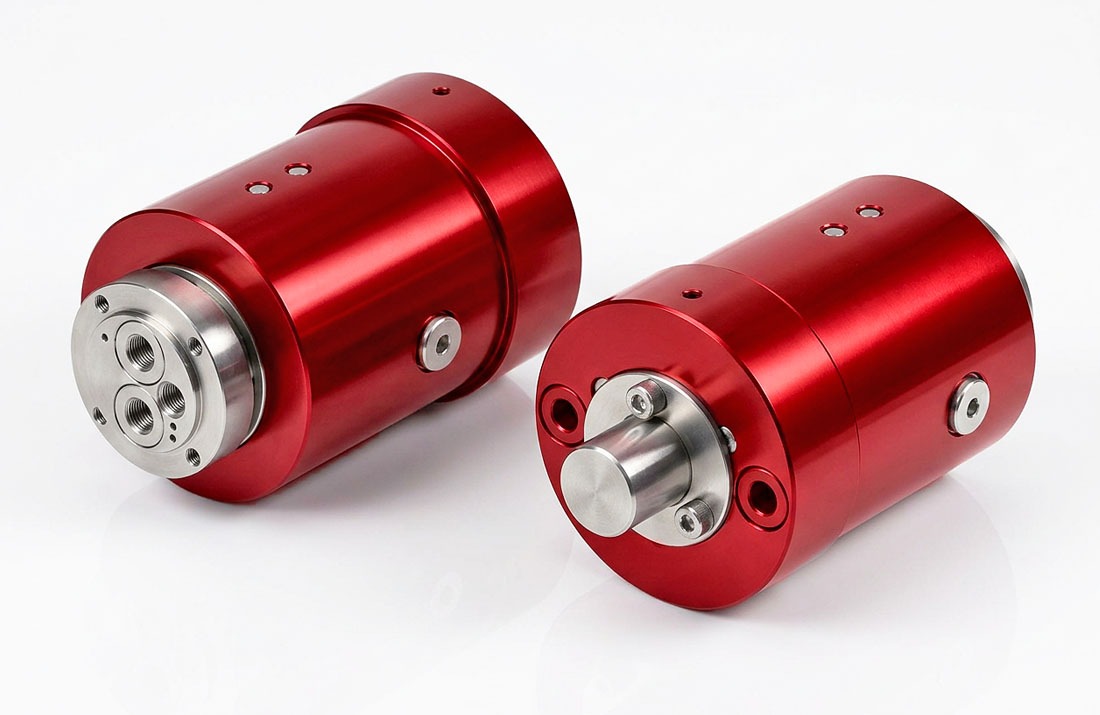

Drehdurchführung für den
Einbau in Rundschalttische
Artikel-Nr. ZK5235-12-SO-03
Typ DDFS-2-1/8“-12
Technische Daten
| Kanäle: | 2 |
| Anschluss Gehäuse: | G1/8“ (am Umfang bzw. stirnseitig) |
| Anschluss Welle: | G1/8“ |
| Drehzahl: | 60 U/min |
| Drehbewegung: | taktend, kontinuierlich, oszillierend |
| Pmax: | 16 bar |
| Temperaturbereich: | 0°C bis +60°C |
| Medium: | Druckluft / Vakuum |
| Stromteil: | |
| Aderanzahl: Stromstärke max.: Spannung max.: Schutzart: |
12 (6, 18, 24, 36 möglich) 1 A 24 V IP51 |
| Besonderheiten: | Stromteil Miniaturausführung, Endschalterabfrage, Ventilsteuerung |
| Anwendung: | Sondermaschinenbau Einbau in Rundtakttisch |
Durch die modulare Bauweise sind alle Produkte mit Strom kombinierbar.
Für die Vernetzung in der Automatisierung und zur Übertragung von Signalen an den Rundschalttisch sind alle Drehdurchführungen
mit Profibus, Ethernet,
Fast Ethernet etc. frei konfektionierbar.

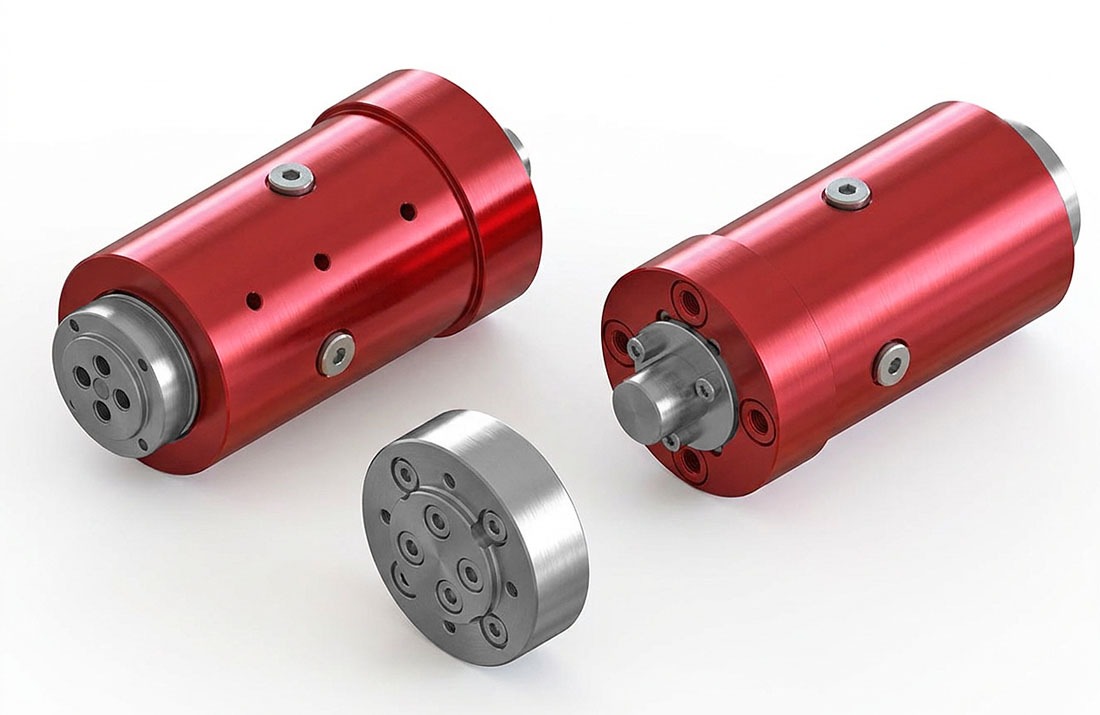

Drehdurchführung für den
Einbau in Rundschalttische
Artikel-Nr. ZK5264-12-SO-03
Typ DDFS-4-1/8“-12
Technische Daten
| Kanäle: | 4 |
| Anschluss Gehäuse: | G1/8“ (am Umfang bzw. stirnseitig) |
| Anschluss Welle: | DIA 6 mm mit O-Ringeinstich (mit Adapter auf G1/8“ möglich) |
| Drehzahl: | 60 U/min |
| Drehbewegung: | taktend, kontinuierlich, oszillierend |
| Pmax: | 16 bar |
| Temperaturbereich: | 0°C bis +60°C |
| Medium: | Druckluft / Vakuum |
| Stromteil: | |
| Aderanzahl: Stromstärke max.: Spannung max.: Schutzart: |
12 (6, 18, 24, 36 möglich) 1 A 24 V IP51 |
| Besonderheiten: | Stromteil Miniaturausführung, Endschalterabfrage, Ventilsteuerung |
| Anwendung: | Sondermaschinenbau Einbau in Rundtakttisch |

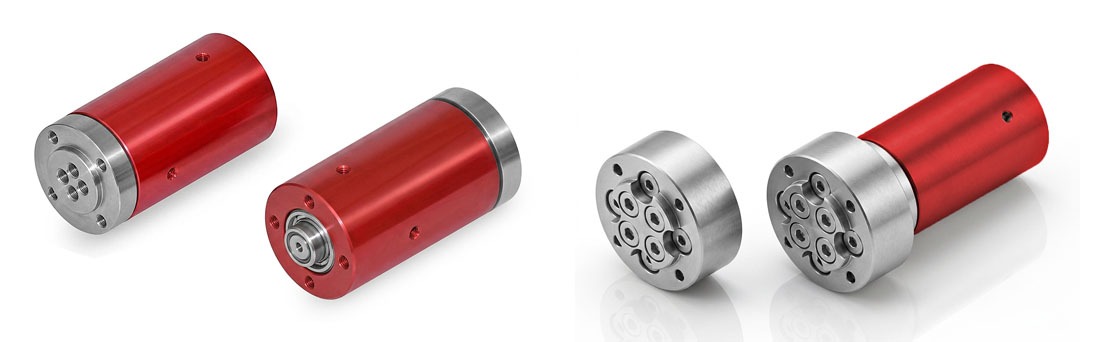

4-Kanal-Drehdurchführung für Rundtischeinbau
– mit Sonderadapter auf Wellenanschluss M5 umbaubar
Artikel-Nr. ZK5123 / mit Sonderadapter ZK5123-SO-01
Typ DDF-4-M5-SO
Technische Daten
| Kanäle: | 4 |
| Anschluss Gehäuse: | M5 (stirnseitig) |
| Anschluss Welle: | DIA 3 mm, mit Anspiegelung für O-Ring |
| Drehzahl: | 200 U/min |
| Drehbewegung: | taktend, kontinuierlich, oszillierend |
| Pmax: | 16 bar |
| Temperaturbereich: | +10°C bis +80°C |
| Medium: | Druckluft / Vakuum |
| Besonderheiten: | Miniaturausführung, Gehäuseanschluss stirnseitig |
| Anwendung: | Sondermaschinenbau Einbau in Rundtakttisch Automatisierungstechnik |

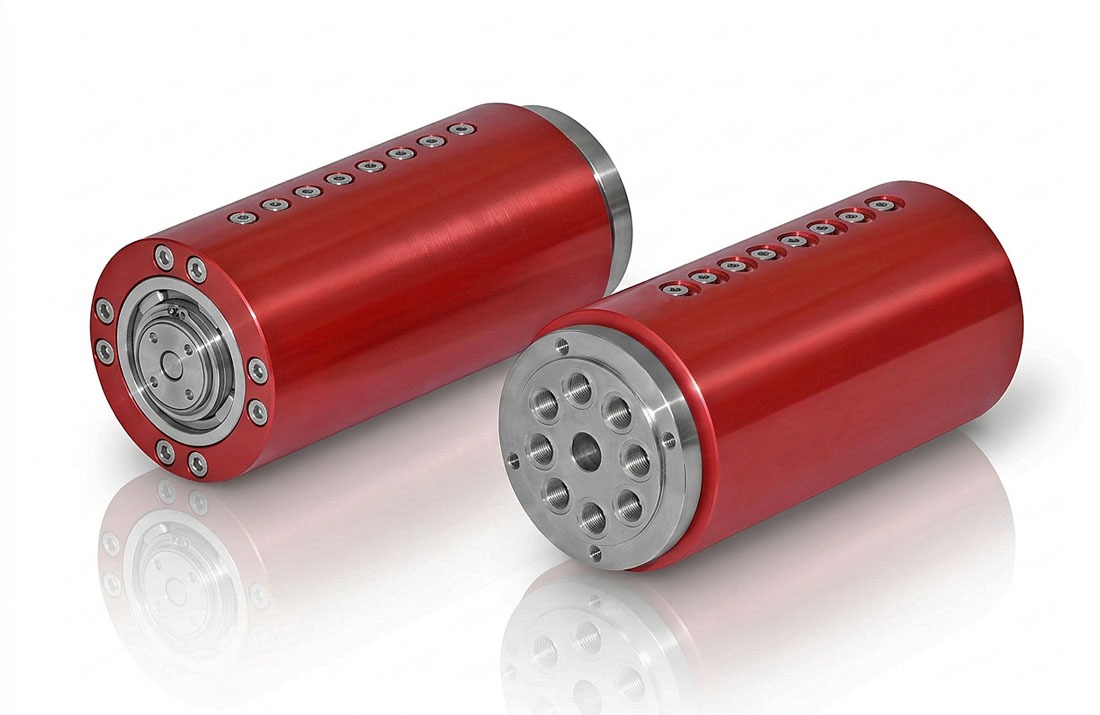

8-Kanal-Drehdurchführung
für den Rundtakttisch-Einbau
Artikel-Nr. ZK5166
Typ DDF-8-M5-SO
Technische Daten
| Kanäle: | 8 |
| Anschluss: | M5 |
| Drehzahl: | 50 U/min |
| Drehbewegung: | taktend, kontinuierlich, oszillierend |
| Pmax: | 8 bar |
| Medium: | Druckluft / Vakuum |
| Temperaturbereich: | +5°C bis +80°C |
| Besonderheiten: | · Vorbereitet für Stromdrehdurchführung · Umbau von Standardausführung auf Gehäuseanschluss stirnseitig |
| Anwendung: | · Einbau in Rundschalttisch · Automatisierungs- technik |
