Sonder-Drehdurchführungen
Anwendungsspezifische Lösungen von KONSTANDIN:
Schnell und nahtlos vom Konzept zum Prototypen und zur Fertigung!
Die KONSTANDIN Serien-Drehdurchführungen bilden eine gute Basis
für viele Anwendungen. Diese Produkte sind Standard und haben ihre Grenzen bei Anforderungen außerhalb dieser Norm.
Spezifische Anwendungen müssen jedoch ebenfalls ihre Realisierung finden.
Hier kommt die Lösungskompetenz von KONSTANDIN ins Spiel.
Unsere speziellen Entwicklungen helfen Ihnen über Grenzen hinaus – auch in extreme Bereiche.
Bei diesen und weiteren Anforderungen ist KONSTANDIN
ihr zuverlässiger Partner:
- hohe Drücke
- mehr als 8 Kanäle
- unterschiedliche Kanalgrößen und / oder Anschlüsse
- hohe Drehzahlen
- Hochtemperatur / Niedertemperatur
- Flanschanschlüsse
- für kompletten Unterwasser-Betrieb
- Kombination für Schweißstrom und Schutzgas
- etc.
Um schnellstmöglichst das passende Produkt für Ihre Anwendung zu finden ist
eine Beratung unerlässlich.
Sprechen Sie mit den
KONSTANDIN-Experten.
Eine Seite mit
Lösungsvarianten
für besondere
Anwendungen!
Sehen Sie nachfolgend Beispiele von Sonder-Drehdurchführungen, welche in unserem Haus speziell auf die Bedürfnisse unserer Kunden ausgelegt und gefertigt wurden.
Drehdurchführung mit
Hohlwelle
Artikel-Nr. ZK5172-H
Typ DDF-4-3/4″-L-H
Technische Daten
| Kanäle: | 4 + 2 Leckagekanäle |
| Anschluss: | G3/4″ / G1/2″ / G1/4″ |
| Drehzahl: | 25 U/min |
| Drehbewegung: | taktend |
| pmax: | 3 bar / 8 bar |
| Medium: | Wasser / Druckluft |
| Temperaturbreich: | +10°C bis +40°C |
| Besonderheiten: | – Hohlwelle (DIA 132) – Kugellagel mit Dichtlippen – Sonderdichtungen |
Drehdurchführung
für abrasive Medien
Artikel-Nr. ZK5174-H
Typ DDF-1-1/8″-H
Technische Daten
| Kanäle: | 1 |
| Anschluss Gehäuse: | G1/8″ |
| Anschluss Welle: | M14X1 |
| Drehzahl: | 800 U/min |
| Drehbewegung: | taktend |
| pmax: | 2 bar |
| Medium: | Metallpulver-Gas-Gemisch |
| Temperaturbereich: | 0°C bis +60°C |
| Besonderheiten: | – Miniatur-Bauweise – Sonderdichtungen |
Drehdurchführung mit
Übertragung vom Drehmoment
Artikel-Nr. ZK5147-H-SO-01
Typ DDF-3-M8-H-SO
Technische Daten
| Kanäle: | 3 |
| Anschluss Gehäuse: | M8 |
| Anschluss Welle: | DIA 5 |
| Drehzahl: | 100 U/min |
| Drehbewegung: | taktend |
| Druck: | -0,8 bar / 8 bar |
| Medium: | Druckluft / Vakuum |
| Temperaturbereich: | +5°C bis +60°C |
| Besonderheiten: | verlängerte Welle mit Passfeder zur Übertragung von Drehmoment |
| Anwendung: | Medizintechnik |

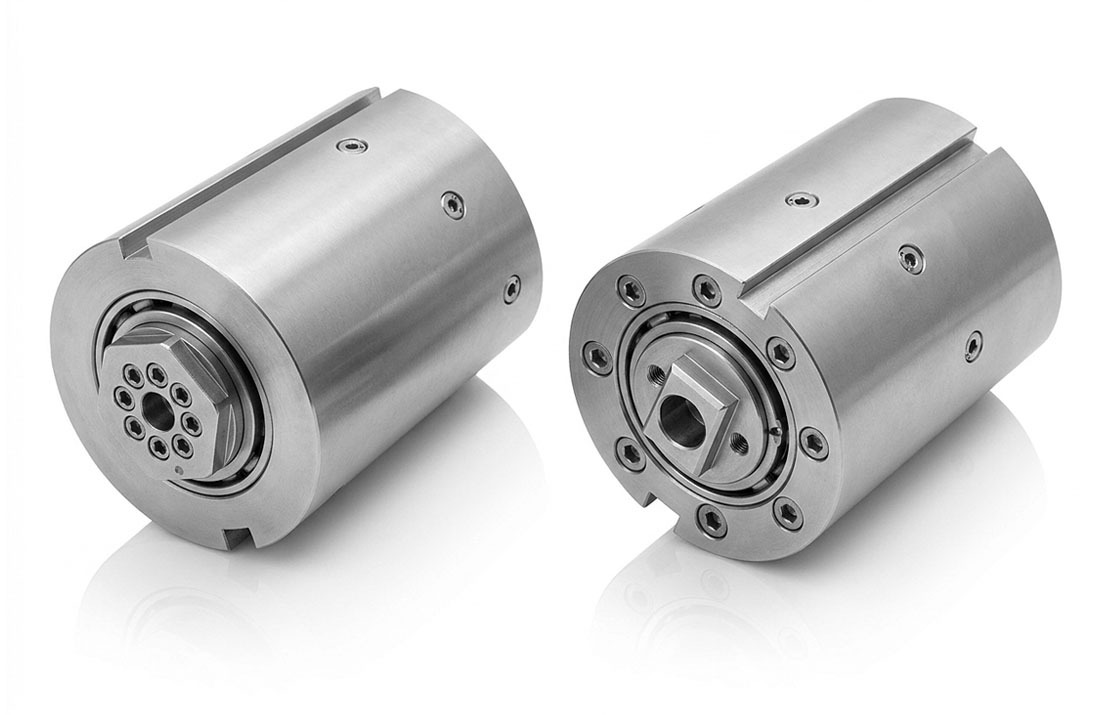

Drehdurchführung mit Sonderwelle
zur Übertragung des Drehmoment
Artikel-Nr. ZK5169-H
Typ DDF-8-1/4″-H-SO
Technische Daten
| Kanäle: | 8 |
| Anschluss Gehäuse: | G1/4″ |
| Anschluss Welle: | DIA 8 |
| Drehzahl: | 100 U/min |
| Drehbewegung: | taktend |
| Druck: | 8 bar |
| Medium: | Wasser |
| Temperaturbereich: | +5°C bis +60°C |
| Besonderheiten: | – axiale Abgänge am Gehäuse – Sonderanbindung an vorhandene Maschine – Sonderwelle zur Übertragung von Drehmoment an der Welle – Sondergeometrie |
| Anwendung: | Kunststoffspritz- gussmaschine |
Drehdurchführung
in Sandwichbauweise
in Sandwichbauweise
Artikel-Nr. ZK5140
Typ DDF-15-3/8“-SO
Technische Daten
| Kanäle: | 15 |
| Anschluss: | G 3/8“ |
| Drehzahl: | 35 U/min |
| Drehbewegung: | kontinuierlich |
| Druck: | 8 bar / -0,8 bar |
| Medium: | Druckluft / Vakuum |
| Temperaturbereich: | 0°C bis +80°C |
| Besonderheiten: | – Sandwichbauweise – radiale Abgänge an der Welle |
| Anwendung: | Sondermaschinenbau |
Drehdurchführung
für Tieftemperaturen (bis -20°C)
für Tieftemperaturen (bis -20°C)
Artikel-Nr. ZK5120
Typ DDF-2-M33x2-SO
Technische Daten
| Kanäle: | 2 |
| Anschluss: | M 33×2 |
| Drehzahl: | 25 U/min |
| Drehbewegung: | kontinuierlich |
| Pmax: | 23 bar |
| Medium: | Helium |
| Temperaturbereich: | -20°C bis +50°C |
| Besonderheiten: | – Sonder-Dichtungen – Vorbereiteung für Stromüberträger |
| Anwendung: | Windkraftrad |
Drehdurchführung mit
stirnseitigem Anschluss
Artikel-Nr. ZK5159
Typ DDF-8-M5-SO
Technische Daten
| Kanäle: | 8 |
| Anschluss: | M5 / DIA 03 |
| Drehzahl: | 200 U/min |
| Drehbewegung: | taktend |
| Druck: | 8 bar / -0,8 bar |
| Medium: | Druckluft / Vakuum |
| Temperaturbereich: | 0°C bis +80°C |
| Besonderheiten: | – Sonder-Geometrie (kleiner Gehäusedurchmesser) – stirnseitiger Anschluss Gehäuse – Kugellager mit Dichtlippen |
| Anwendung: | Sondermaschinenbau, Einbau in Rundschalttisch |
Drehdurchführung
in Sandwichbauweise
in Sandwichbauweise
Artikel-Nr. ZK5151
Typ DDF-4-1 1/4“-SO
Technische Daten
| Kanäle: | 4 |
| Anschluss: | G 1 1/4“ |
| Drehzahl: | 60 U/min |
| Drehbewegung: | kontinuierlich taktend |
| Druck: | 16 bar |
| Medium: | Druckluft / Vakuum |
| Temperaturbereich: | 0°C bis +80°C |
| Besonderheiten: | – Sandwichbauweise – Hohlwelle |
Drehdurchführung mit Hohlwelle
und Sonderdichtungen
Artikel-Nr. ZK5160
Typ DDF-2-1/8“-SO
Technische Daten
| Kanäle: | 2 |
| Anschluss: | G 1/8“ |
| Drehzahl: | 250 U/min |
| Drehbewegung: | kontinuierlich |
| Druck: | 10 bar / -0,8 bar |
| Medium: | Druckluft / Vakuum |
| Temperaturbereich: | +10°C bis +100°C |
| Besonderheiten: | · Sonderdichtungen · Hohlwelle mit Medienübergabe an Kundenwelle (DIA 40 H7) |
| Anwendung: | Roboteranwendung |
Drehdurchführung
mit Mediumübertragung an Kundenwelle
mit Mediumübertragung an Kundenwelle
Artikel-Nr. ZK5125
Typ DDF-1-1/4“-SO
Technische Daten
| Kanäle: | 1 |
| Anschluss: | G 1/4“ |
| Drehzahl: | 60 U/min |
| Drehbewegung: | kontinuierlich |
| Druck: | 8 bar / -0,8 bar |
| Medium: | Druckluft / Vakuum |
| Temperaturbereich: | 0°C / +80°C |
| Besonderheiten: | · Sonder-Dichtungen · Sonder-Geometrie · Mediumübertragung an Kundenwelle |
| Anwendung: | Sondermaschinenbau |
Sonder-Drehdurchführung
für Rundtakttischeinbau
Artikel-Nr. ZK5109-SO-01
Typ DDF-2-M5-SO
Technische Daten
| Kanäle: | 2 |
| Anschluss: | M5 / DIA 03 |
| Drehzahl: | 200 U/min |
| Drehbewegung: | taktend, oszillierend |
| Druck: | 10 bar / -0,8 bar |
| Medium: | Druckluft / Vakuum |
| Temperaturbereich: | +10°C / +80°C |
| Besonderheiten: | · Sonder-Geometrie für den Einbau in Rundtakttische · Stirnseitiger Anschluss am Gehäuse zur Verringerung der Einbaumaße · Kugellager mit Dichtlippen |
| Anwendung: | · Einbau in Rundschalttisch · Automatisierungs- technik |
Drehdurchführung mit Hohlwelle
(Ø 28 mm)
(Ø 28 mm)
Artikel-Nr. ZK5126
Typ DDF-2-M5-SO
Technische Daten
| Kanäle: | 2 |
| Anschluss Gehäuse: | M 5 |
| Anschluss Welle: | Ø 4 mm |
| Drehzahl: | 10 U/min |
| Drehbewegung: | taktend |
| Druck: | 8 bar |
| Medium: | Druckluft |
| Temperaturbereich: | 0°C / +80°C |
| Besonderheiten: | · Sonder-Dichtungen · Sonder-Geometrie · Hohlwelle (Durchmesser 28 mm) |
| Anwendung: | Sondermaschinenbau |
Drehdurchführung
in Edelstahlausführung
in Edelstahlausführung
Artikel-Nr. ZK5111
Typ DDF-3-1/8“-H-SO
Technische Daten
| Kanäle: | 3 |
| Anschluss: | G 1/8″ |
| Drehzahl: | 250 U/min |
| Drehbewegung: | taktend |
| Druck: | bis 70 bar |
| Medium: | Druckluft, CO² , Aerosol |
| Temperaturbereich: | 0°C / +80°C |
| Besonderheiten: | · Sonder-Dichtungen · Sonder-Medien · Sonder-Geometrie · Edelstahlausführung · Hohlbohrung in Welle (ø 25 mm) |
| Anwendung: | Kryogener Honprozess mit ATS-System |
Drehdurchführung
in Miniaturbauweise
in Miniaturbauweise
Artikel-Nr. ZK5496
Typ DDF-1-M5
Technische Daten
| Kanäle: | 1 |
| Anschluss: | M5 |
| Drehzahl: | 3000 U/min |
| Drehbewegung: | kontinuierlich |
| Druck: | 16 bar |
| Medium: | Druckluft |
| Temperaturbereich: | 0°C / +80°C |
| Besonderheiten: | Miniaturbauweise, da begrenzter Einbauraum beim Kunden |
2-fach kombinierte
Drehdurchführung
Drehdurchführung
Artikel-Nr. ZK5583-SO-01
Typ DDF-8-1/4 + DDF-1-1/2-H-L
Technische Daten
| Kanäle: | 8+1 |
| Anschluss: | G 1/4″ + G 1/2″ |
| Drehzahl: | 50 U/min |
| Drehbewegung: | kontinuierlich |
| Druck: | 10 bar + 2 bar |
| Medium: | Druckluft + Peroxid |
| Temperaturbereich: | 0°C / +70°C |
| Besonderheiten: | – 2-fach kombinierte DDF – Sonderdichtungen |
Drehdurchführung
mit großem Durchlass
mit großem Durchlass
Artikel-Nr. ZK1189-SO-01
Typ DDF-1-2
Technische Daten
| Kanäle: | 1 |
| Anschluss: | G 2″ |
| Drehzahl: | 50 U/min |
| Drehbewegung: | kontinuierlich |
| Druck: | 10 bar |
| Medium: | Druckluft |
| Temperaturbereich: | 0°C / +80°C |
| Besonderheiten: | – Sonder-Dichtungen – großer Durchlass |
Drehdurchführung
mit 8 Kanälen
mit 8 Kanälen
Artikel-Nr. ZK5559-H
Typ DDF-8-1/4-SO-01
Technische Daten
| Kanäle: | 8 |
| Anschluss: | G 1/4″ |
| Drehzahl: | 15 U/min |
| Drehbewegung: | 180° in 2 sec |
| Druck: | 10 bar |
| Medium: | Wasser |
| Temperaturbereich: | 0°C / +70°C |
Drehdurchführungen
mit Flanschanschluss
mit Flanschanschluss
Artikel-Nr. ZK5587 / ZK5588
Typ DDF-1-16 und DDF-1-25
Technische Daten
| Kanäle: | 1 |
| Anschluss: | Flansch NW 16 und NW 25 |
| Drehzahl: | 10 U/min |
| Drehbewegung: | kontinuierlich |
| Druck: | -1 bar / 16 bar |
| Medium: | Vakuum / Druckluft / Stickstoff |
| Temperaturbereich: | 0°C / +100°C |
| Besonderheiten: | – Flanschanschluss – geeignet für Stickstoff-Umgebung |
Drehdurchführung
mit Sonderdichtungen
Artikel-Nr. ZK5545-SO-02
Typ DDF-4-1/4-SO-02
Technische Daten
| Kanäle: | 4 |
| Anschluss: | G 1/4″ |
| Drehzahl: | 45 U/min |
| Drehbewegung: | kontinuierlich taktend |
| Druck: | 10 bar |
| Medium: | Druckluft |
| Temperaturbereich: | 10°C / +60°C |
| Besonderheiten: | – Sonder-Dichtungen – Hohlwelle mit Durchgangsbohrung DIA 60 |
Alle gezeigten Produkte sind spezifische Sonderlösungen,
auch für extreme Anwendungen.
Drehdurchführung
in Edelstahl-Ausführung
in Edelstahl-Ausführung
Artikel-Nr. ZK5515A-H-SO-02
Typ DDF-8-1/2-H-SO-02
Technische Daten
| Kanäle: | 8 |
| Anschluss: | G 1/2″ |
| Drehzahl: | 15 U/min |
| Pmax: | 10 bar |
| Medium: | Stickstoff/Vakuum |
| Temperaturbereich: | 0°C / +80°C |
| Besonderheiten: | – Sonderwelle für Drehmoment- übertragungen – Baukastensystem |
| Anwendung: | Verpackungsmaschinen |

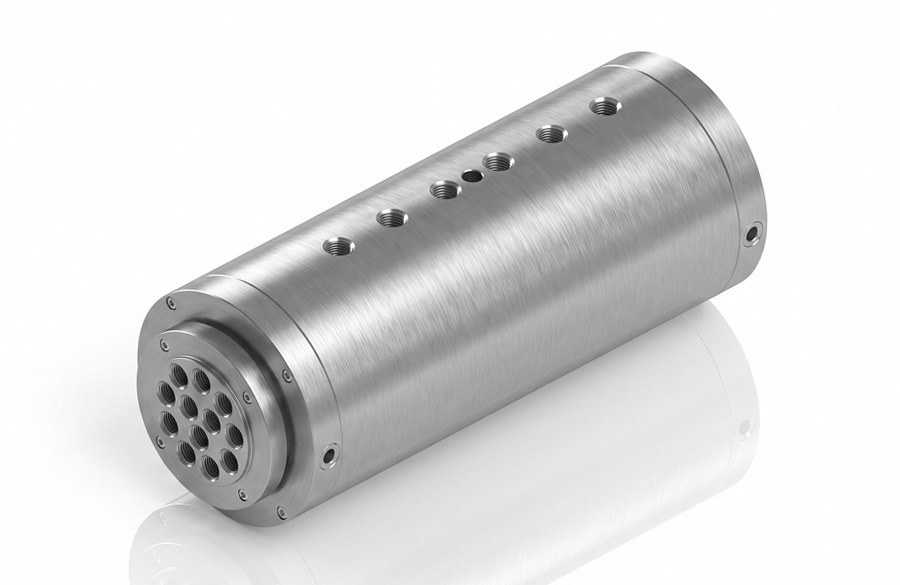

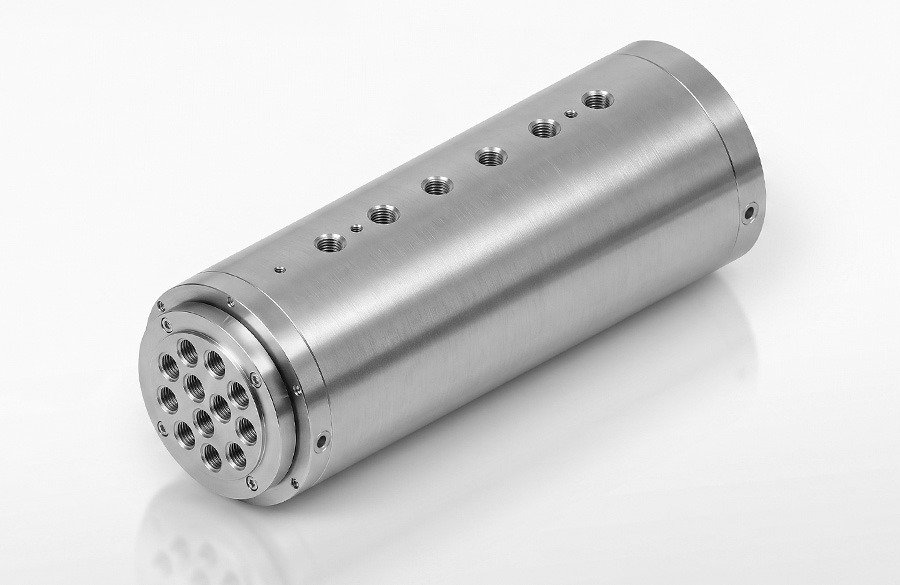

Drehdurchführung
mit 16 Kanälen
mit 16 Kanälen
Artikel-Nr. ZK5554
Typ DDF-16-1/8
Technische Daten
| Kanäle: | 16 |
| Anschluss: | G 1/8″ |
| Drehzahl: | 10 U/min |
| Druck: | 6 bar |
| Medium: | Druckluft |
| Temperaturbereich: | 0°C / +80°C |
| Besonderheiten: | – Anordnung Kanäle nach Kundenvorgabe – kombinierter Lufteingang: stirnseitig und am Wellenumfang |
