Die Wünsche und Bedürfnisse unserer Kunden stehen bei KONSTANDIN an erster Stelle.
Aus diesem Grund bieten wir neben den Mediums- und Strom-Drehdurchführungen sowie den bereits kombinierten Drehverteilern (Medium + Strom) auch gerne die Möglichkeit, ein anderes, kundenseitig vorzuhaltendes Stromteil zur Übertragung von Signalen, Daten, Strom… zu verwenden.
KONSTANDIN entwickelt und produziert kundenspezifisch Drehdurchführungen mit der entsprechend angepassten Vorbereitung zum Anflanschen Ihres Schleifringkörpers bzw. dem Durchführen der zugehörigen Kabel (1, 2 oder mehr) durch das Mediumsteil.
Kundenwünsche kostenoptimiert realisiert
Bei passenden Anwendungen im Mediums-Bereich greifen wir auf unsere Standard-Baureihen zurück, die lagernd sind und somit kurzfristig und kostengünstig mit den notwendigen Nacharbeiten belegt werden kann. Ein angepasster Adapter finalisiert die Vorbereitung der Drehdurchführung für Ihr Stromteil. Dieses muss nach Lieferung des KONSTANDIN-Drehverteilers kundenseitig nur noch montiert werden.
Unser Team erarbeitet auch für Ihren Einsatzfall und Ihre Bedürfnisse die beste Lösung.
Bitte fragen Sie Ihre gewünschte Drehdurchführung direkt bei unseren Experten an oder füllen Sie alternativ den Projektfragebogen Drehdurchführung aus.
KONSTANDIN-Drehdurchführungen
in der Fachpresse
Damit der Tisch rotiert und nicht das Personal…
Für Thyssenkrupp Automotive Body Solutions konzipierte und fertigte KONSTANDIN die passenden Drehdurchführungen für dessen Drehtische zur Fertigung von Karosserieteilen. Darüber wurde in der Fachpresse berichtet …

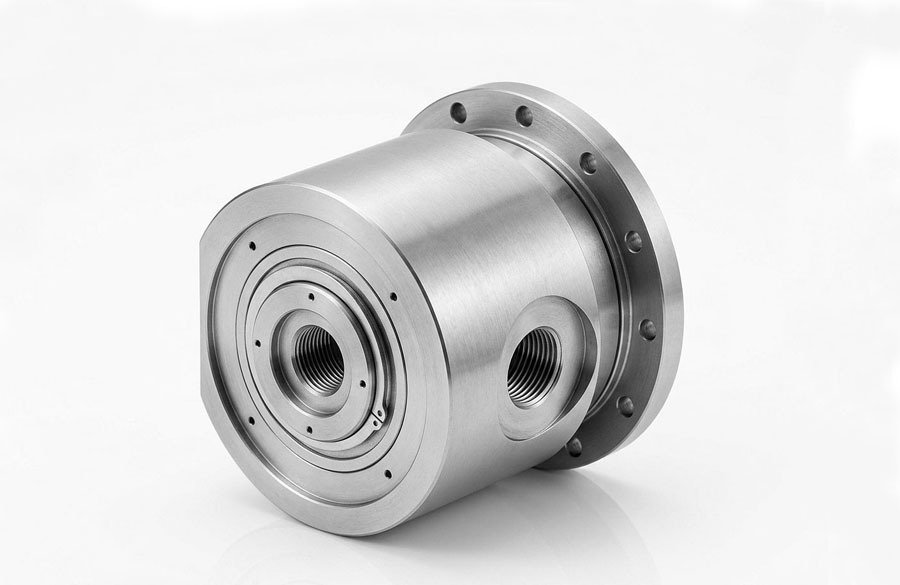

Drehdurchführung für Vorbereitung
Stromteil / Schleifringkörper
Artikel-Nr. ZK5254-01-MED
Typ DDFS-6-1/2″-01-MED
Technische Daten
| Kanäle: | 4 + 2 (Leckagekanäle) |
| Anschluss: | G1/2“ |
| Drehzahl: | max 60 U/min |
| Drehbewegung: | taktend |
| Medium: | |
| Pmax: Medium: |
10 bar Druckluft, Vakuum, Kühlmittel |
| Stromteil: | ohne |
| Besonderheiten: | Vorbereitet für Montage Stromteil/Schleifringkörper und Stromadapter |
| Anwendung: | Ultraschallschweißen |
Drehdurchführung für Vorbereitung
Stromteil / Schleifringkörper
Artikel-Nr. ZK5227-H-OST
Typ DDFS-4-1″-1-1/4″-L-H-OST
Technische Daten
| Kanäle: | 5 + (Leckagekanäle) |
| Anschluss: | G1“ |
| Drehzahl: | max. 25 U/min |
| Drehbewegung: | taktend |
| Medium: | |
| Pmax: Medium: Temperaturbereich: |
6 bar Druckluft, Kühlwasser +10°C bis +50°C |
| Stromteil: | ohne |
| Besonderheiten: | Vorbereitet für Montage Stromteil/Schleifringkörper und Stromadapter |
Drehdurchführung für Vorbereitung
Stromteil / Schleifringkörper
Artikel-Nr. ZK5365-OST
Typ DDFS-2-1/2″-OST
Technische Daten
| Kanäle: | 2 |
| Anschluss: | G1/2″ |
| Drehzahl: | 60° in ca 1,5 Sekunden |
| Pmax: | 8 bar |
| Vakuum: | -0,8 bar |
| Medium: | |
| Druckluft, Vakuum | |
| Stromteil: | ohne |
| Besonderheit: | Vorbereitet für Montage Stromteil/Schleifringkörper und Stromadapter |
| Anwendung: | Schweißen |
KONSTANDIN. Immer eine Idee besser.
Profitieren Sie direkt von unserem know how. Sie werden staunen: unsere Mitarbeiter kennen bereits Ihr Problem…
