Hochdruck-Drehdurchführungen
Zuverlässige Drehdurchführungen für Hydrauliksysteme bis 400 bar
In modernen Industrieanlagen sind rotierende Systeme oft das Herzstück komplexer Prozesse. Gleichzeitig müssen Flüssigkeiten – insbesondere Hydraulikmedien – unter extremem Druck sicher, verlustfrei und dauerhaft übertragen werden. Genau hier kommen die Hochdruck-Drehdurchführungen von KONSTANDIN ins Spiel.
Diese speziell entwickelten Komponenten ermöglichen eine zuverlässige Verbindung zwischen stationären und rotierenden Maschinenteilen und gewährleisten eine sichere Medienübertragung selbst unter anspruchsvollsten Bedingungen. Mit einer Druckbeständigkeit von bis zu 400 bar sind sie optimal für hochbelastete Hydrauliksysteme ausgelegt.
- Kontinuierliche Hydraulikversorgung rotierender Komponenten
- Verlustfreie Übertragung von Druck und Durchfluss
- Hohe Effizienz bei gleichzeitig maximaler Betriebssicherheit
Durch ihre robuste Konstruktion und präzise Abdichtung sorgen sie dafür, dass selbst bei hohen Drücken keine Leckagen entstehen und die Systemleistung konstant erhalten bleibt.
Entwickelt für extreme Bedingungen
Ob Staub, hohe Temperaturen oder dauerhaft hoher Druck – industrielle Prozesse stellen höchste Anforderungen an alle eingesetzten Komponenten. Die KONSTANDIN Hochdruck-Drehdurchführungen sind genau für diese Herausforderungen konzipiert.
Sie gewährleisten eine dauerhafte, sichere und effiziente Medienübertragung, auch unter kontinuierlicher Belastung im 24/7-Betrieb. Dadurch tragen sie maßgeblich zur Prozessstabilität, Anlagenverfügbarkeit und Produktivität bei.
Wenn es um die sichere Übertragung von Hydraulikmedien in rotierenden Systemen geht, sind KONSTANDIN Hochdruck-Drehdurchführungen die zuverlässige Lösung. Sie verbinden maximale Leistungsfähigkeit mit höchster Betriebssicherheit – selbst bei Drücken bis 400 bar.
Eine Schlüsselkomponente für alle, die in der Industrie auf präzise Hydraulik, robuste Technik und langlebige Systeme angewiesen sind.
Typische Einsatzbereiche in der Hydraulik
Die Kombination aus Hydrauliksystemen und Drehdurchführungen ist in vielen Industriebereichen essenziell. Drehdurchführungen kommen unter anderem in folgenden Maschinen und Anwendungen zum Einsatz:
Bagger und Kräne
Für die sichere Versorgung rotierender Aufbauten mit Hydraulikdruck
Werkzeugmaschinen
Präzise Steuerung und Kühlung rotierender Werkzeuge
Tunnelbohrmaschinen
Zuverlässige Energieübertragung unter extremen Bedingungen
Wasserstrahlschneidanlagen
Hochdruck-Medienführung für präzise Schneidprozesse
Hochdruckreiniger
Effiziente Übertragung von Reinigungsmedien bei maximalem Druck
Schwenkantriebe mit Spannsystemen
Gleichmäßige und kontrollierte Bewegung bei rotierenden Anwendungen
Hier finden Sie unsere Edestahl Varianten der Dredurchführungs-Serie
Vorteile der KONSTANDIN
Drehdurchführung
- Zuverlässige Medienübertragung bis 400 bar
- Optimiert für rotierende Systeme
- Robuste und langlebige Bauweise
- Hohe Betriebssicherheit
- Flexible Integration
Drehdurchführung Hochdruck
G 1/2″
Artikel-Nr. ZK5188-H
Typ DDF-1-1/2″-H
TECHNISCHE DATEN
| Kanäle: | 1 |
| Anschluss: | G 1/2″ |
| Drehzahl: | max. 90 U/min |
| Drehbewegung: | oszillierend, unter Druck |
| Pmax: | 400 bar |
| Medium: | gefiltert 5µm |
| Temperaturbereich: | +15°C bis +50°C |

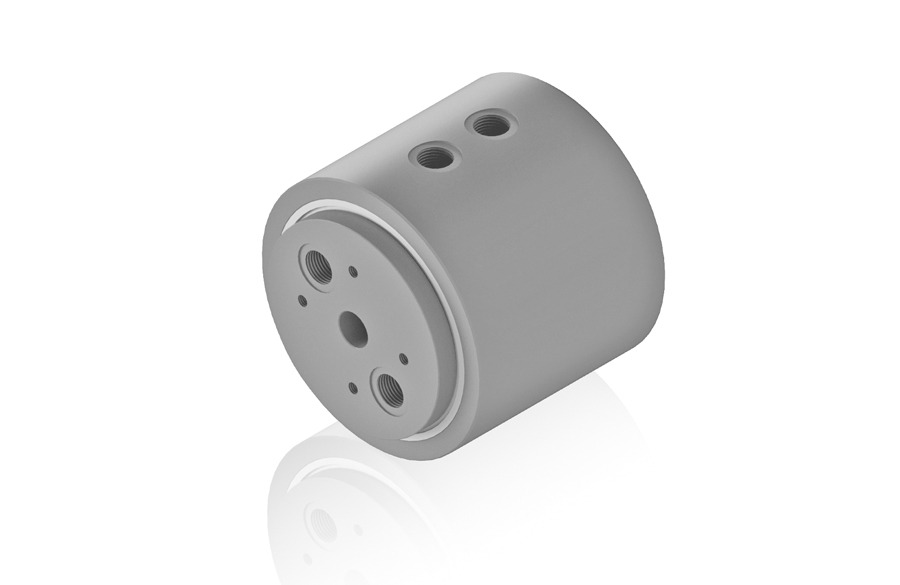

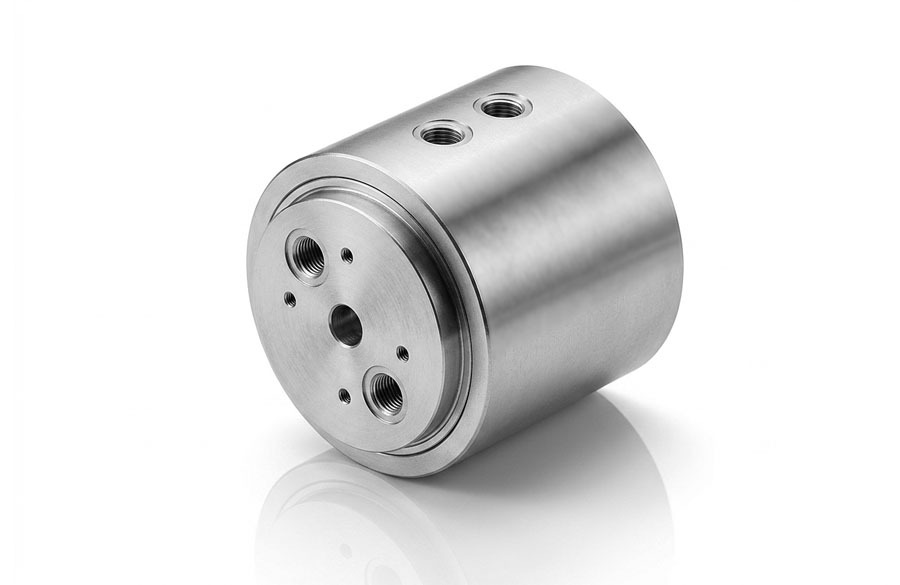

Drehdurchführung Hochdruck
G 1/2″
Artikel-Nr. ZK5545-H-SO-06
Typ DDF-2-1/2″-H-SO
TECHNISCHE DATEN
| Kanäle: | 2 |
| Anschluss: | G 1/2″ |
| Drehzahl: | max. 80 U/min |
| Drehbewegung: | taktend, unter Druck |
| Pmax: | 350 bar |
| Medium: | Hydraulik |
| Temperaturbereich: | +15°C bis +50°C |
| Besonderheiten: | – Welle: Edelstahl – Gehäuse: Edelstahl |
Drehdurchführungen Hochdruck
Profitieren Sie direkt von unserem know how. Sie werden staunen: unsere Mitarbeiter kennen bereits Ihr Problem…
