Die Standard-Drehdurchführungs-Serie eignet sich besonders für gängige pneumatische Anwendungen mit Druckluft und Vakuum sowie für Hydrauliköl im Niederdruckbereich.
Ausführungen
Die Drehverteiler werden betitelt nach der Anzahl ihrer Kanäle und nach der Nennweite bzw. dem Anschlussgewinde:
Verfügbare Anzahl der Kanäle: 1, 2, 4, 6 und 8
Anschlussgrößen: M5 bis G 3″ (siehe Datenblätter)
Material
Gehäuse: Aluminium mit Eloxal rot
Welle: Edelstahl
Direkter Kontakt zu unseren Experten zur Anfrage Ihrer gewünschten Drehdurchführungs Anfrage DDF oder alternativ Bearbeitung des Projektfragebogens Drehdurchführung.
Unterschiedliche Medien
Bei unterschiedlichen Medien empfehlen wir einen Kanal als Leckageleitung vorzusehen.
Allgemein
Die in den Datenblättern angegebenen Werte sind maximale Kenngrößen, die erreicht werden können.
Bei Einsatz unter 0°C oder bei Zusammentreffen mehrerer Parameter im Grenzbereich ist eine technische Beratung erforderlich.

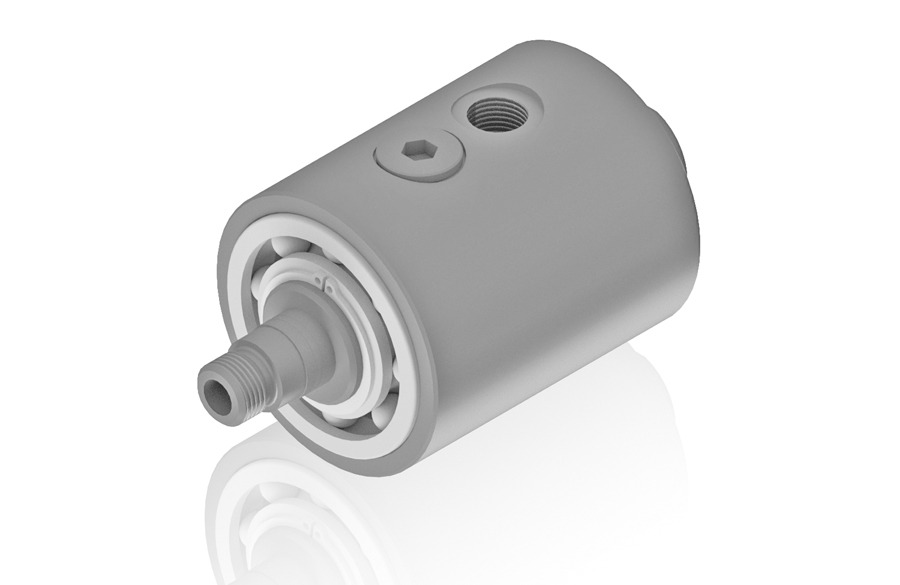

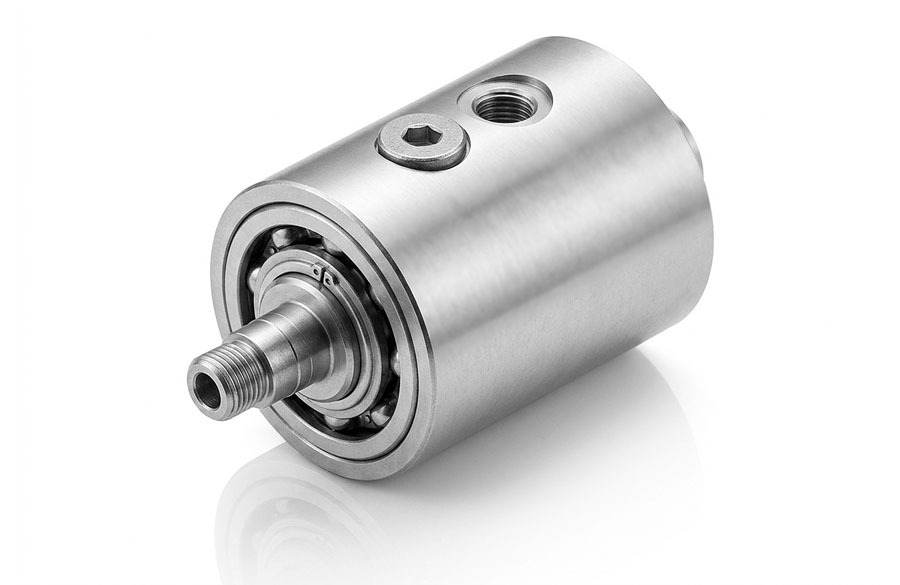

Drehdurchführungen
(Typ DDF-1)
Mediumsdurchführung
TECHNISCHE DATEN
| Kanäle: | 1 |
| Anschluss: | M5 – G1/8″ – G1/4″ – G1/2″ – G3/4″ – G1″ |
| Drehzahl: | max. 3000 U/min M5 – G 1/4″ max. 2000 U/min G 1/2″ max. 1500 U/min G 3/4″ max. 1200 U/min G 1″ |
| Druck: | -0,95 bar / 16 bar |
| Temperaturbereich: | 0°C / +100°C |
| Medium: | Druckluft, Vakuum |
| Filterung: | flüssige Medien: 5 µm gasförmige Medien: 30 µm |
| Datenblatt: | Drehdurchführung DDF-1 |
| 3D-CAD-Modelle: | Link |
| Sonder: | weitere Druck- und Temperaturbereiche, Anschlussgrößen etc. auf Anfrage |
Drehdurchführungen
(Typ DDF-2)
Mediumsdurchführung
TECHNISCHE DATEN
| Kanäle: | 2 |
| Anschluss: | M5 – G1/8″ – G1/4″ – G1/2″ |
| Drehzahl: | max. 300 U/min |
| Druck: | -0,95 bar / 16 bar |
| Temperaturbereich: | 0°C / +80°C |
| Medium: | Druckluft, Vakuum |
| Filterung: | flüssige Medien: 5 µm gasförmige Medien: 30 µm |
| Datenblatt: | Drehdurchführungen DDF-2 |
| 3D-CAD-Modelle: | Link |
| Sonder: | weitere Druck- und Temperaturbereiche, Anschlussgrößen etc. auf Anfrage |
Drehdurchführungen
(Typ DDF-4)
Mediumsdurchführung
TECHNISCHE DATEN
| Kanäle: | 4 |
| Anschluss: | M5 – G1/8″ – G1/4″ – G1/2″ |
| Drehzahl: | max. 300 U/min |
| Druck: | -0,95 bar / 16 bar |
| Temperaturbereich: | 0°C / +80°C |
| Medium: | Druckluft, Vakuum |
| Filterung: | flüssige Medien: 5 µm gasförmige Medien: 30 µm |
| Datenblatt: | Drehdurchführunge DDF-4 |
| 3D-CAD-Modelle: | Link |
| Sonder: | weitere Druck- und Temperaturbereiche, Anschlussgrößen etc. auf Anfrage |
Drehdurchführungen
(Typ DDF-6)
Mediumsdurchführung
TECHNISCHE DATEN
| Kanäle: | 6 |
| Anschluss: | M5 – G1/8″ – G1/4″ – G1/2″ |
| Drehzahl: | max. 200 U/min M5 max. 120 U/min G 1/8″ max. 100 U/min G 1/4″ max. 80 U/min G 1/2″ |
| Druck: | -0,95 bar / 16 bar |
| Temperaturbereich: | 0°C / +80°C |
| Medium: | Druckluft, Vakuum |
| Filterung: | flüssige Medien: 5 µm gasförmige Medien: 30 µm |
| Datenblatt: | Drehdurchführunge DDF-6 |
| 3D-CAD-Modelle: | Link |
| Sonder: | weitere Druck- und Temperaturbereiche, Anschlussgrößen etc. auf Anfrage |
Drehdurchführungen
(Typ DDF-8)
Mediumsdurchführung
TECHNISCHE DATEN
| Kanäle: | 8 |
| Anschluss: | M5 – G1/8″ – G1/4″ – G1/2″ |
| Drehzahl: | max. 200 U/min M5 max. 120 U/min G 1/8″ max. 100 U/min G 1/4″ max. 60 U/min G 1/2″ |
| Druck: | -0,95 bar / 16 bar |
| Temperaturbereich: | 0°C / +80°C |
| Medium: | Druckluft, Vakuum |
| Filterung: | flüssige Medien: 5 µm gasförmige Medien: 30 µm |
| Datenblatt: | Drehdurchführunge DDF-8 |
| 3D-CAD-Modelle: | Link |
| Sonder: | weitere Druck- und Temperaturbereiche, Anschlussgrößen etc. auf Anfrage |
Beispiel für Typenbezeichnung:
DDF-2-1/4
= 2 Kanäle,
G1/4″-Anschluss,
Standard-Ausführung
