Elektrische Drehdurchführungen
Anwendungsspezifische Lösungen von KONSTANDIN:
Schnell und nahtlos vom Konzept zum Prototypen und zur Fertigung!
Schnell und nahtlos vom Konzept zum Prototypen und zur Fertigung!
Fluid-Drehdurchführung und elektrische Schleifringtechnologie werden von KONSTANDIN in einer Komplettlösung für Fluid-, Strom-,
Signal- und Datenübertragung im kompakten Design zuverlässig entwickelt.
Der Lösungsprozess, auch für komplexe elektrische Drehdurchführungen, stellt Sie als Kunden in den Mittelpunkt
unseres Zeitplans.
Neben reinen Strom-Drehdurchführungen umfasst unser Programm auch kombinierte Drehverteiler aus Mediums- und Stromdurchführung.
In der Regel kombinieren wir die Bauteile unserer Standard- oder Edelstahl-Serien mit einem entsprechenden, nach Kundenwunsch ausgelegten, Stromüberträger.
Nachfolgend zeigen wir Beispiele von KONSTANDIN-Entwicklungen für kombinierte Mediums- und Stromdurchführungen.
Die elektrischen Drehdurchführungen werden grundsätzlich nach Kundenanforderungen ausgelegt.
Somit können Sie Polzahl, Kabellänge und -ausführung, Schutzart etc. selbst bestimmen.
Die Standard-Möglichkeiten für Spannung gehen von 1 mV bis 500 V und für Strom von 1 mA bis 8 A.
Jedoch sind weitere Bereiche auf Anfrage möglich.
Drehdurchführung mit Heizung und
Temperaturabfrage
Artikel-Nr. ZK5269-H-12
Typ DDFS-2-1/8“-L-H-12
Technische Daten
| Kanäle: | 2 +2 (Leckagekanäle) |
| Anschluss: | G1/8“ |
| Drehzahl: | 100 U/min |
| Drehbewegung: | taktend |
| Medium: | |
| Pmax: Medium: Temperaturbereich: |
8 bar – -0,8 bar Druckluft, Schmierfett +5°C bis + 45°C |
| Stromteil: | |
| Pole: Stromstärke max.: Spannung max.: Verwendung: Schutzart: |
12 6 A 24 V Analoge Signale, Temperatursensor, Stromversorgung IP64 |
| Besonderheiten: | – Drehmoment- übertragung über Passfeder – mit Heizung und Temperaturbfrage |
| Anwendung: | Einbau in Rundschalttisch |
Hochtemperatur Drehdurchführung
für Beschichtungen
Artikel-Nr. ZK5602-L-H-05
Typ DDFS-12-1/8“-H-L-05
Technische Daten
| Kanäle: | 12 + 2 (Leckagekanäle) |
| Anschluss Welle: | G1/8“ |
| Anschluss Gehäuse: | G1/4“ |
| Drehzahl: | 100 U/min |
| Drehbewegung: | kontinuierlich |
| Mediumteil: | |
| Pmax: Medium: Temperaturbereich: |
4 bar Druckluft, Strickstoff-Wasserstoff-Gemisch, Trimethylaluminium, Strickstoff +5°Cbis +120°C (kurzzeitig) |
| Stromteil: | |
| Aderanzahl: Stromstärke max.: Spannung max.: Verwendung: Kabel: Schutzart: |
5 3x 24 A, 2x 12 A 250 V Stromversorgung, Temperatursensor 1x Ölflex Heat 180 SiHF 3 G 2,5 mm IP64 |
| Besonderheiten: | – Hochtemperatur – Sonderdichtungen |
| Anwendung: | Beschichtungsanlagen |
Kombinierte Mediums-Drehdurchführung
mit Miniatur-Stromteil
mit Miniatur-Stromteil
Artikel-Nr. ZK5235-12-SO-01
Typ DDFS-2-1/8“-12
Technische Daten
| Kanäle: | 2 |
| Anschluss: | G1/8″ |
| Drehzahl: | 10 U/min |
| Pmax: | 8 bar |
| Temperaturbereich: | 0°C bis +80°C |
| Medium: | Druckluft |
| Stromteil: | – Schutzart IP51 – Signalabfrage |
| Besonderheit: | – Stromteil Miniaturausführung – Baukastensystem – Sonderbauform |
| Anwendung: | Sondermaschinenbau |
Kombi. Drehdurchführung für aggressive Medien, Stromteil mit Hohlwelle
Artikel-Nr. ZK5216
Typ DDF-6-1/8“+DDFS-11+DDF-1-1/2“-H-L
Technische Daten
| Drehzahl: | 50 U/min |
| Drehbewegung | kontinuierlich |
| Temperaturbereich: | +5°C bis +70°C |
| Medium: | Druckluft, Peroxid |
| Kanäle: Anschluss: Pmax: |
6+1 G1/8″ / G1/2″ 10 bar / 2 bar |
| Stromdurchführung | |
| Pole: Stromstärke max.: Spannung max.: Schutzart: |
11 4 x 24A, 7 x 4A 4 x 500 V, 7 x 24 V IP64 |
| Besonderheit: | – Stromversorgung, Profi-Bus, PE – Sonder-Medien – Sonder-Geometrie – Sonder-Dichtungen – Sonder-Materialien |
Strom-Drehdurchführung Edelstahl,
mit diversen Sonderlösungen
Artikel-Nr. ZK5248-H-21
Typ DDFS-2-1 1/4“-2-3/8“-1-1/8“-L-H-21
Technische Daten
| Kanäle: | 5 (+4 Leckagekanäle) |
| Anschlüsse: | 2x G 1 ¼“, 2x G 3/8“, 1x G1/8“, 4x Leckagekanal G1/8“ |
| Drehzahl: | 12 U/min |
| Drehbewegung: | taktend |
| Druck: | 100 bar |
| Temperaturbereich: | +20°C bis +50°C |
| Medium: | Wasser, Hydrauliköl, Stickstoff |
| Stromteil: | |
| Pole: Stromstärke max.: Spannung max.: Schutzart: |
21 max. 8 A 24 V IP64 |
| Besonderheiten: | – Ethercat, – Sonderdichtungen – kundenspezifische Sonderanschluss- größen – Sonder-Geometrie |
| Anwendung: | Schweißanlage |
Elektrische Drehdurchführung
mit extra geschütztem Stromteil
mit extra geschütztem Stromteil
Artikel-Nr. ZK5251-06
Typ DDFS-4-1/8“-06-SO
Technische Daten
| Kanäle: | 4 |
| Anschlüsse: | G1/8“, |
| Drehzahl: | 100 U/min |
| Drehbewegung: | kontinuierlich, taktend, oszillierend |
| Druck: | 8 bar / -0,8 bar |
| Temperaturbereich: | +5°C bis +80°C |
| Medium: | – Druckluft – Vakuum – Aerosol (für Schmierung) |
| Stromteil: | |
| Pole: Stromstärke max.: Spannung max.: Schutzart: |
6 4 A 250 V IP64 |
| Besonderheiten: | – radiale und axiale Anschlüsse an der Welle, – Stromteil extra geschützt, – kundenspezifische Befestigung des Gehäuses |
| Anwendung: | Sondermaschinenbau |
Modulare Sandwich-Varianten
mit angepassten Materialien
mit angepassten Materialien
Artikel-Nr. ZK5227-H
Typ DDFS-4-1“-1-1/4“-L-H-06
Technische Daten
| Drehzahl: | 25 U/min |
| Drehbewegung: | taktend |
| Temperaturbereich: | +5°C bis +50°C |
| Medium: | Kühlwasser / Druckluft |
| Kanäle: | – 4x 1“ Kühlwasser – 1x 1/4“ Druckluft – 1x Leckagekanal zwischen Medien |
| Anschluss: | – 4x 1“ – 1×1/4“ |
| Pmax: | 8 bar |
| Stromteil: | – Schutzart IP64 – Stromversorgung, Profi-Bus |
| Besonderheit: | – an Medien angepasste Materialkombination des Gehäuses – Baukastensystem |
| Anwendung: | Tubenmaschine |
Modulare Sandwich-Varianten
mit angepassten Materialien
mit angepassten Materialien
Artikel-Nr. ZK5221
Typ DDFS-8-1/2“-H-43
Technische Daten
| Drehzahl: | 25 U/min |
| Drehbewegung | taktend, oszillierend |
| Temperaturbereich: | +3°C bis +45°C |
| Medium: | Druckluft, Wasser, Schutzgas |
| Kanäle: Anschluss: Pmax: |
8 G1/2″ 10 bar |
| Stromdurchführung | |
| Pole: Stromstärke max.: Spannung max.: Schutzart: |
43 28 x 18A, 15 x 6A 28 x 500 V, 15 x 250 V IP64 |
| Besonderheit: | – Stromversorgung – Signale – Profinet, PE – kundenspezifische Kanalkennzeichnung – an Medien angepasste Materialkombination des Gehäuses – Sonder-Medien |

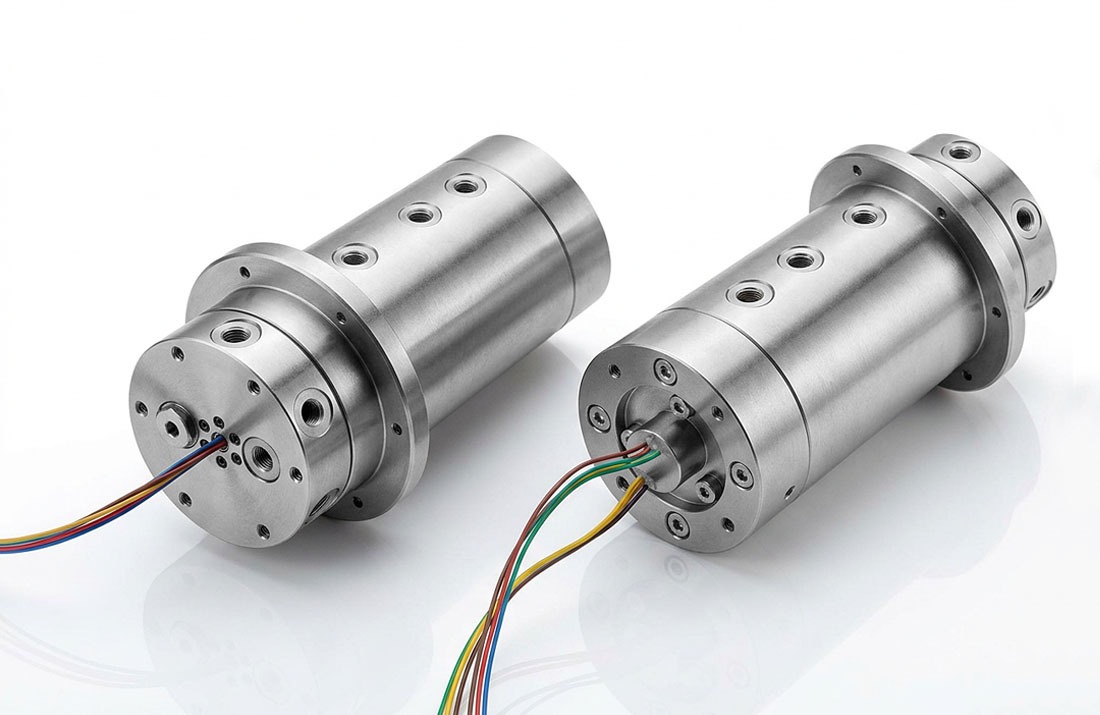

Elektrische Drehdurchführung
mit Leichtlauf-Eigenschaften
Artikel-Nr. ZK5266-06
Typ DDFS-6-1/8″-06
Technische Daten
| Kanäle: | 6 |
| Anschlüsse: | G1/8“, |
| Drehzahl (max.): | 100 U/min |
| Drehbewegung: | taktend |
| Druck: | 8 bar |
| Temperaturbereich: | +5°C bis +60°C |
| Medium: |
– Druckluft |
| Stromteil: | |
| Anzahl Pole: Stromstärke (max.): Spannung (max.): Verwendung: Kabel: Schutzart: |
6 2 A 120 V Endschalter AWG 26 IP51 |
| Besonderheiten: | – Leichtlauf – integrierte „Ölwanne“ für Leckageflüssigkeit – optionaler Leckagekanal – radiale Abgänge an der Welle – Sondergeometrie |
| Anwendung: | Befettungsapplikation für Serienproduktion im Maschinenbau |
Stromdurchführung mit Mehrfach-Standard- und Sonder-Drehdurchführung
Artikel-Nr. ZK5388
Typ DDFS-6-1/2″-H-2-1/2″-06
Technische Daten
| Kanäle: | 6+2 |
| Anschluss: | G1/2″ |
| Drehzahl: | max. 10 U/min, taktend |
| Druck: | 10 bar |
| Temperaturbereich: | 0°C / +70°C |
| Medium: | Wasser + Druckluft |
| Filterung: | flüssige Medien: 5 µm gasförmige Medien: 30 µm |
| Datenblatt: | Download DDFS-2 |
| 3D-CAD-Modelle: | Download 3D-Modelle DDFS |
| Sonder: | weitere Druck- und Temperaturbereiche, Anschlussgrößen etc. auf Anfrage |
Elektrische Drehdurchführung
mit Sonderdichtungen
mit Sonderdichtungen
Artikel-Nr. ZK5382-H-SO-01
Typ DDFS-6-1/2″-H-06-SO-01
Technische Daten
| Drehzahl: | 25 U/min |
| Drehbewegung | taktend / oszillierend |
| Temperaturbereich: | 0°C bis +80°C |
| Medium: | Druckluft, Hydrauliköl |
| Kanäle: Anschluss: Pmax: |
6 G1/2″ 50 bar |
| Stromdurchführung | |
| Pole: Stromstärke max.: Spannung max.: Schutzart: |
6 6A 500 V IP64 |
| Besonderheit: | · Stromversorgung, Profi-Bus, PE · Sonder-Dichtungen |
Stromdurchführung mit pneumatischer
Sonder-Drehdurchführung
Sonder-Drehdurchführung
Artikel-Nr. ZK5385-H-SO-01
Typ DDFS-2-1″-1-1/2″-H-06
Technische Daten
| Kanäle: | 2+1 |
| Anschluss: | DIA 25 + G1/2″ |
| Drehzahl: | max. 50 U/min |
| Druck: | 110 bar / 3 bar |
| Temperaturbereich: | 0°C / +70°C |
| Medium: | Druckluft + Wasser |
| Filterung: | flüssige Medien: 5 µm gasförmige Medien: 30 µm |
| Datenblatt: | Download DDFS-2 |
| 3D-CAD-Modelle: | Download 3D-Modelle DDFS |
| Sonder: | weitere Druck- und Temperaturbereiche, Anschlussgrößen etc. auf Anfrage |
Stromdurchführung mit pneumatischer
Mehrfach-Drehdurchführung
Mehrfach-Drehdurchführung
Artikel-Nr. ZK5363-06
Typ DDFS-2…
Technische Daten
| Kanäle: | 2 |
| Anschluss: | G1/8″ – G1/4″ – G1/2″ |
| Drehzahl: | max. 300 U/min G 1/4″ max. 100 U/min G 1/2″ |
| Druck: | -0,95 bar / 16 bar (Edelstahl p max: 100 bar) |
| Temperaturbereich: | 0°C / +70°C |
| Medium: | Druckluft, Vakuum |
| Filterung: | flüssige Medien: 5 µm gasförmige Medien: 30 µm |
| Datenblatt: | Download DDFS-2 |
| 3D-CAD-Modelle: | 3D-Modelle DDFS |
| Sonder: | weitere Druck- und Temperaturbereiche, Anschlussgrößen etc. auf Anfrage |
Stromdurchführung mit pneumatischer
Mehrfach-Drehdurchführung
Mehrfach-Drehdurchführung
Artikel-Nr. ZK5325-A
Typ DDFS-4-3/8-6
Technische Daten
| Kanäle: | 4 |
| Anschluss: | G3/8″ (Welle), G1/2″ (Gehäuse) |
| Drehzahl: | 25 U/min |
| Druck: | max. 16 bar |
| Medium: | Druckluft |
| Pole: | 6 |
| Spannung: | 500 V |
| Strom:: | 3 x 6A, 1x Profibus |
| Kontaktwerkstoff: | Hartgold / Gold |
| Schutzart: | IP64 |
| Temperaturbereich: | 0°C / +70°C |
Elektrische Drehdurchführung
mit verschiedenen Anschlüssen
mit verschiedenen Anschlüssen
Artikel-Nr. ZK5081-SO-01
Typ DDFS-2-1/4-10
Technische Daten
| Kanäle: | 2 |
| Anschluss: | G 1/4″ |
| Drehzahl: | 6 U/min |
| Druck: | max. 16 bar |
| Medium: | Druckluft |
| Pole: | 10 |
| Spannung: | 500 V |
| Strom:: | 12 A |
| Kontaktwerkstoff: | Hartgold / Gold |
| Schutzart: | IP64 |
| Kabellänge: | Gehäuse: 5 m Welle: 15 m |
| Temperaturbereich: | 0°C / +70°C |
